POGO PIN连接器基本介绍

{POGO PIN Connector Basic Introduction}

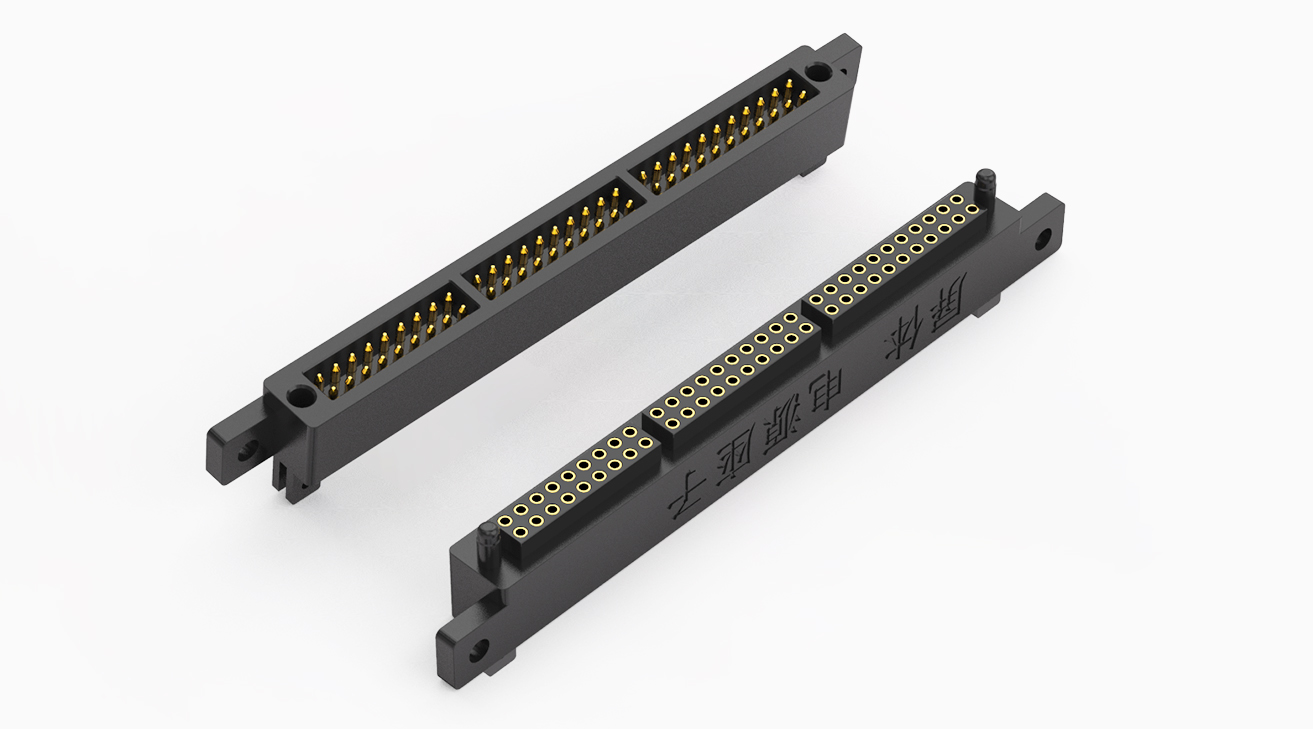

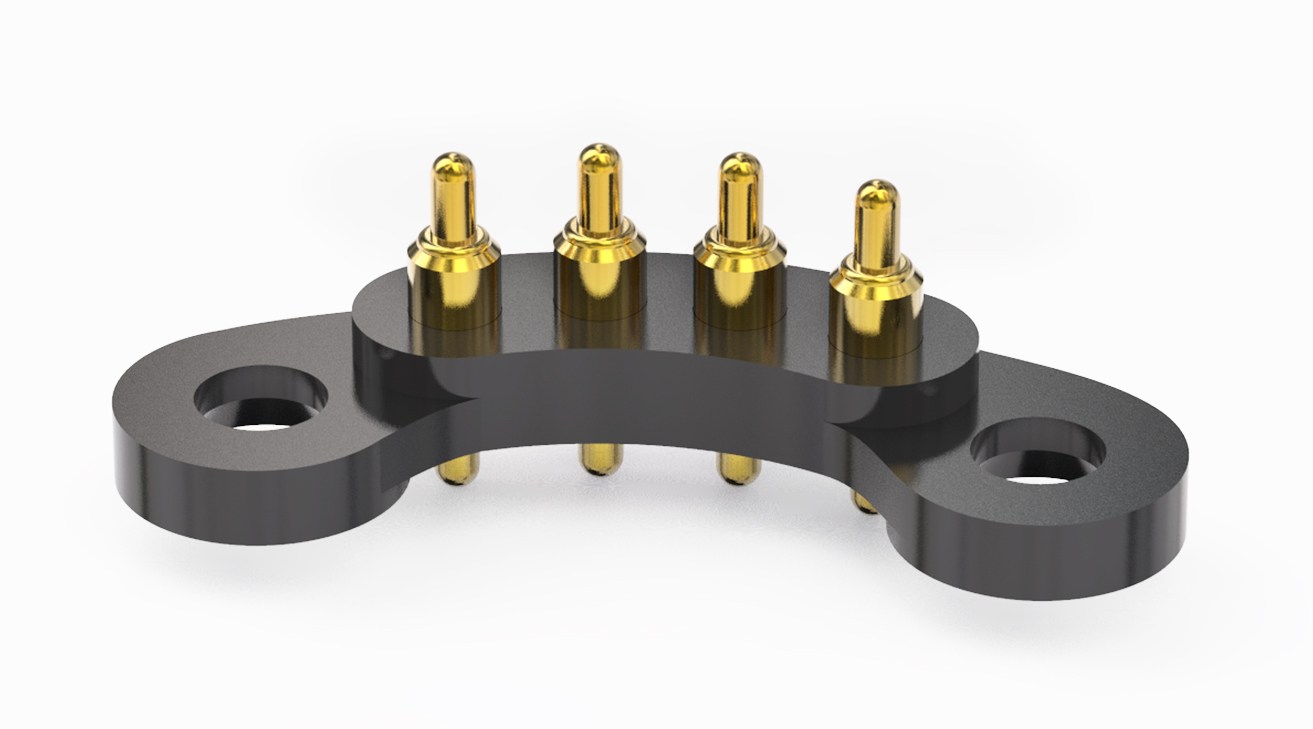

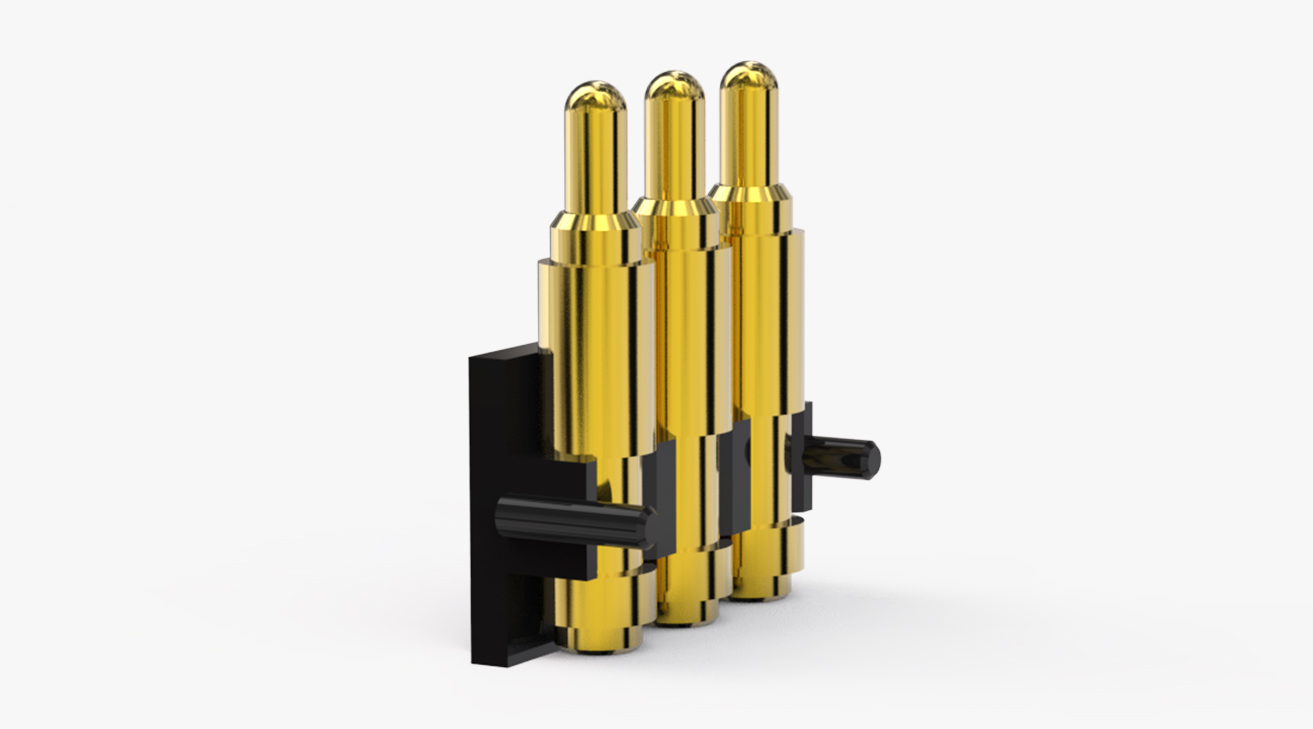

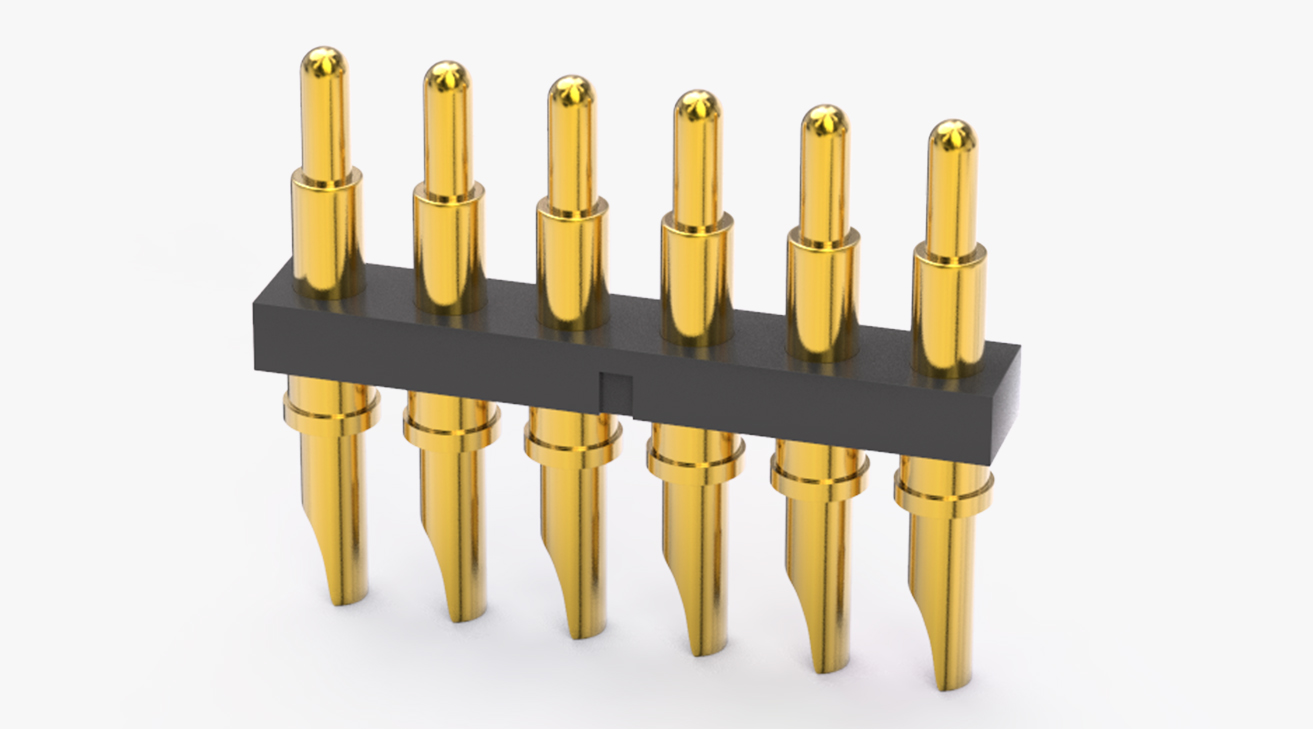

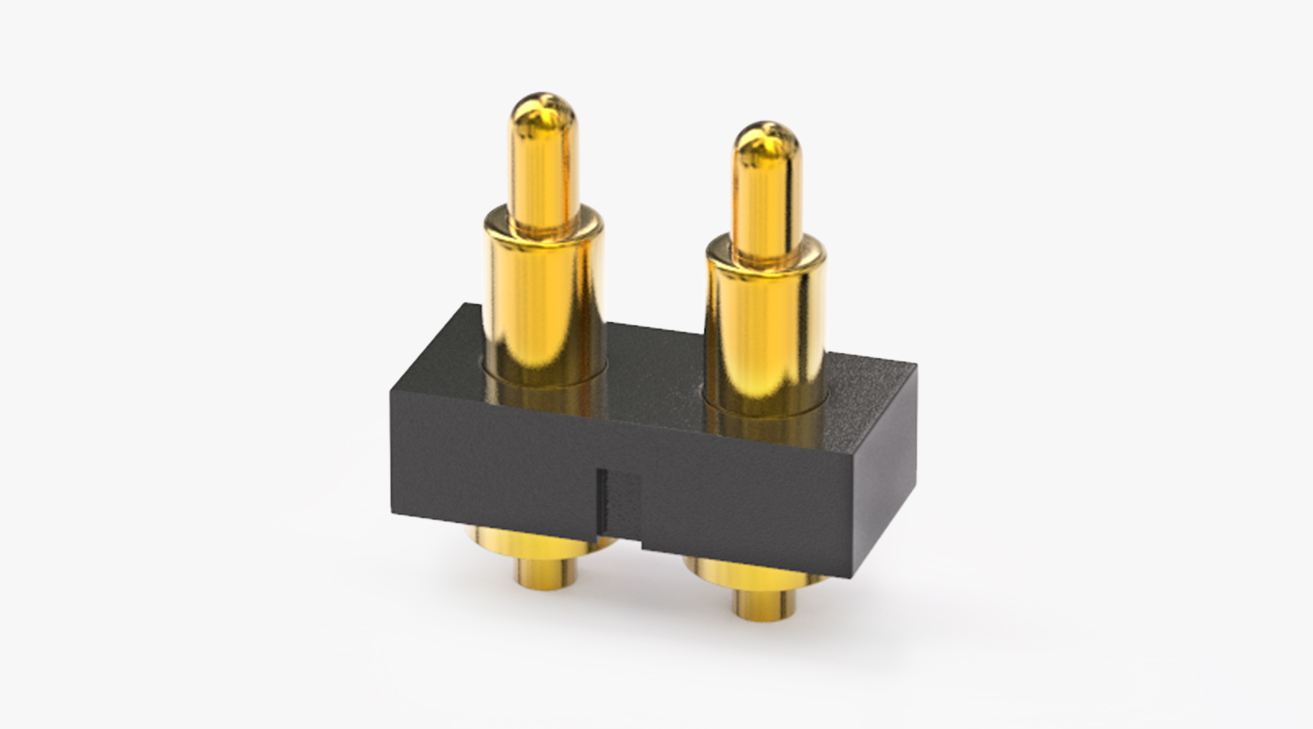

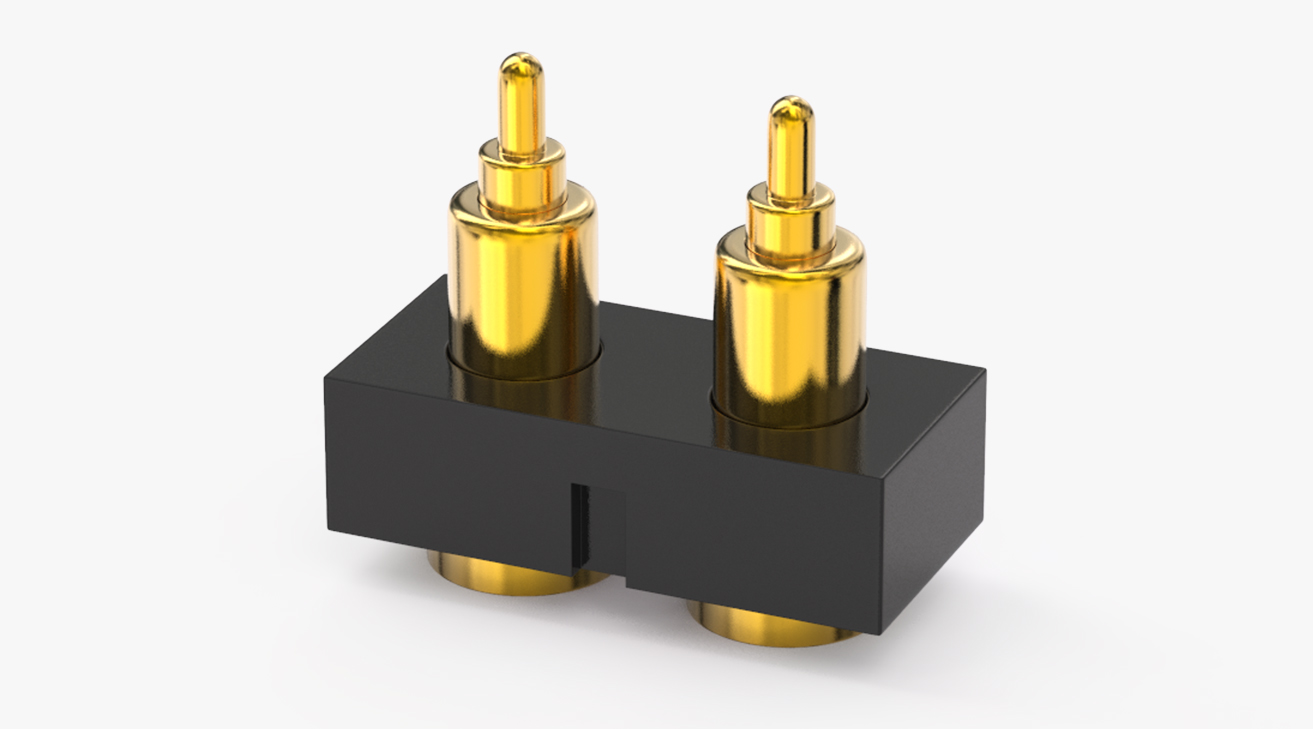

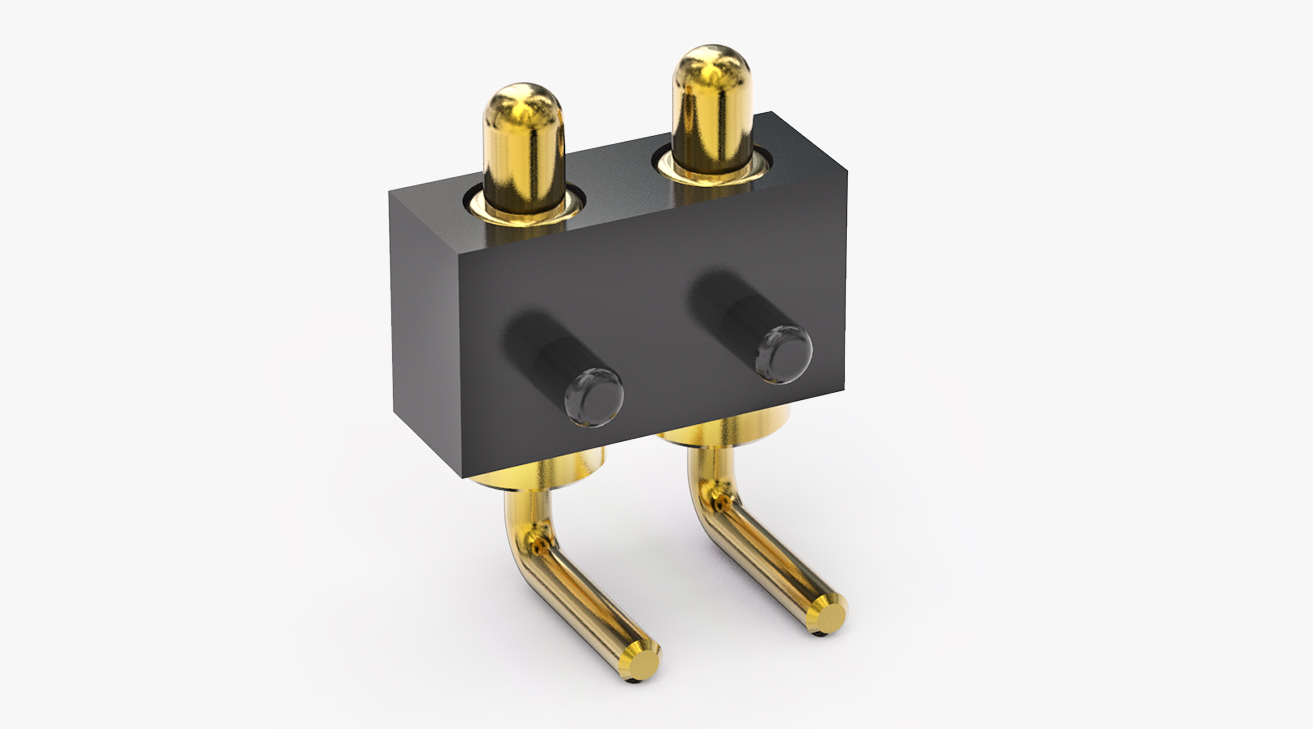

Pogo Pin连接器是由针头(Plunger)、针管(Tube)、弹簧(Spring)以及胶芯(Housing)四个 基本部件通过高精密设备铆压之后形成的弹簧式探针,又称作弹簧针、弹簧顶针、弹簧探针、 Spring Loaded、PogoPin连接器。Pogo Pin的针头(Plunger)的底部通常是斜面结构,斜面结 构的作用是确保Pogo Pin在工作时保持针头(Plunger)与针管(Tube)内壁接触,让电流主要通过 镀金的针头(Plunger)和针管(Tube)以确保Pogo Pin的稳定及低阻抗。

泰科汉泽提供一系列的Pogo Pin弹簧针产品,在连接器行业,弹簧针是一个特殊的连接技术。 在过去的几年里,这种可靠的技术有被一些世界级的知名大厂所接受被成功使用到他们的一百多 种电子产品里面,如手机电池丶天线连接丶GPS定位系统丶笔记本电脑丶电视游戏设备丶室外路 灯丶助听器丶无线电接收装置等。

POGO PIN连接器基本参数

{POGO PIN connector basic parameters}

  • 针头(Plunger):

    黄铜镀金(C3604),电镀层的厚度因不同的使用场合而不同,一般情况镀镍1.25~2.5um(换算为50~100u”), 镀金 0.125um~0.5um(换算为5u”~20u”)。

  • 针管(Barrel):

    黄铜镀金(C3604),电镀层的厚度因不同的使用场合而不同,一般情况镀镍1.25~2.5um(换算为50~100u”), 镀金 0.125um~0.25um(换算为5u”~10u”)。

  • 弹簧(Spring) :

    不锈钢(SUS304)或者琴钢线

  • 胶芯(Housing):

    PA46,PA9T,HTN,LCP(无卤材料,防火等级UL94V-0)

  • 盖子(CAP):

    PA46,PA9T,HTN,LCP(无卤材料,防火等级UL94V-0)

POGO PIN连接器产品规范

{POGO PIN Connector Product Specification}

  • A、额定电压:Less than 36 Volts DC B、额定电流:2.0 Amperes continuous per Pin
  • C、工作温度:-40°C ~ 85°C D、储存温度:-40°C ~ 85°C
  • E、工作环境湿度:10% R.H. ~ 90% R.H. F、耐久性(寿命):静态测试 500,000 cycles,动态测试10,000 cycles
  • G、接触阻抗:30m Ohm Max. @working stroke(阻抗在整个工作行程要低于30m Ohm,故要求的是动太的阻抗而不是某一点的阻抗)
  • H、Pin之前的绝缘阻抗:500m Ohm Min
POGO PIN连接器的优势

{Advantages of the POGO PIN connector}

IPX6-IPX7级别的防水设计

外形小

耐高温性

抗腐蚀性

提供客制化设计

  • 1.模内注塑式

    模内注塑式设计可达到IPX8的防水等级

  • 2.O-ring式

    O-ring式设计可达到IPX7的防水等级

  • 3.点胶式

    点胶式设计可达到IP68的防水等级

POGO PIN连接器应用范围

{POGO PIN connector application range}

1、手机、平板、电脑、智能手环、VR、蓝牙耳机、儿童智能玩具、数码3C等消费类电子产品的应用。

制作流程

{Production process}

  • 1、设计图纸

  • 2、车床车削

  • 3、清洗/电镀

  • 4、RoHS标准测试

  • 5、铆压成型

  • 6、抽测尺寸、弹力、寿命

  • 7、CCD全尺寸检测

  • 8、膜厚测试
