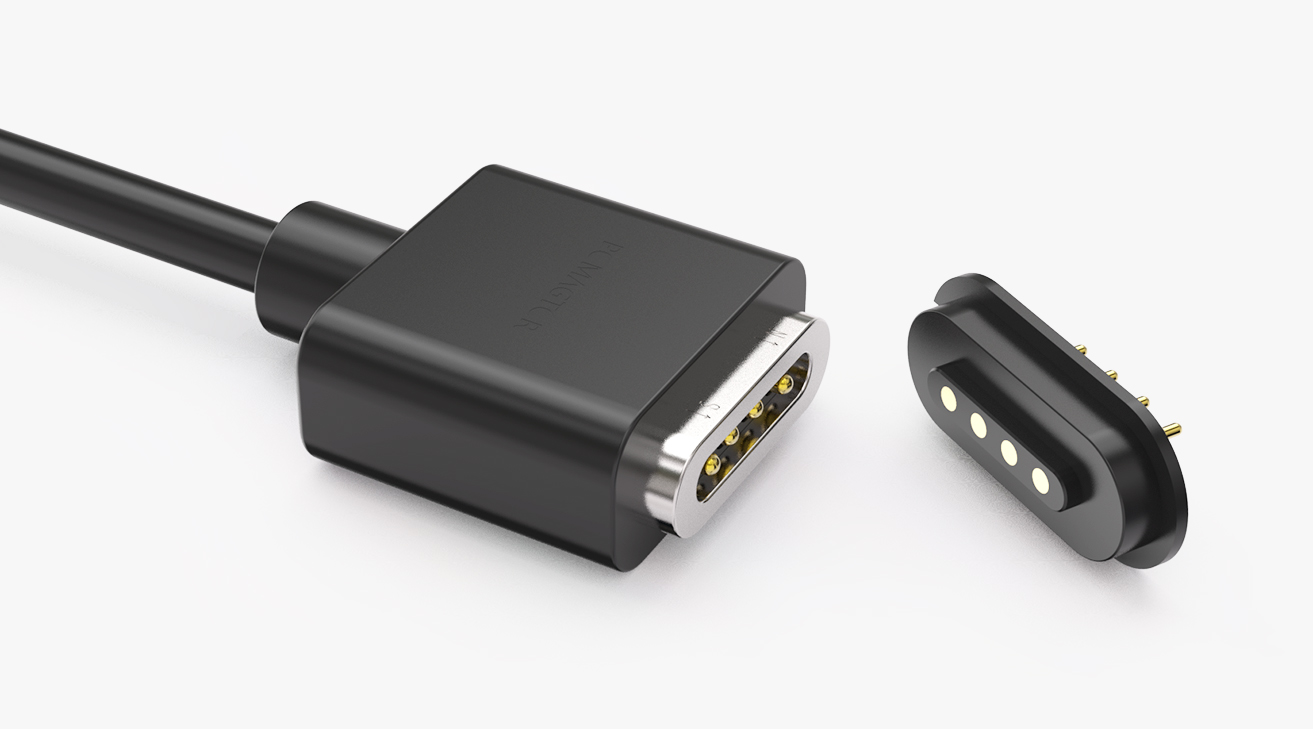

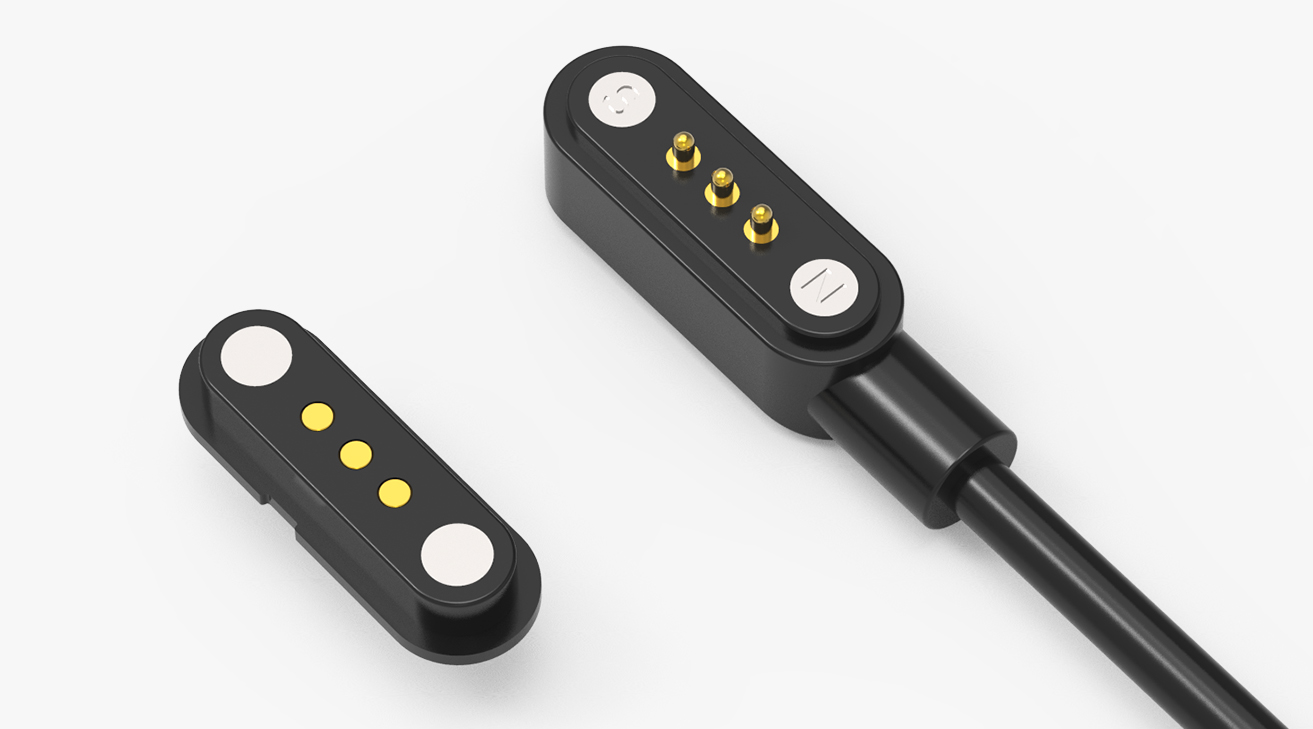

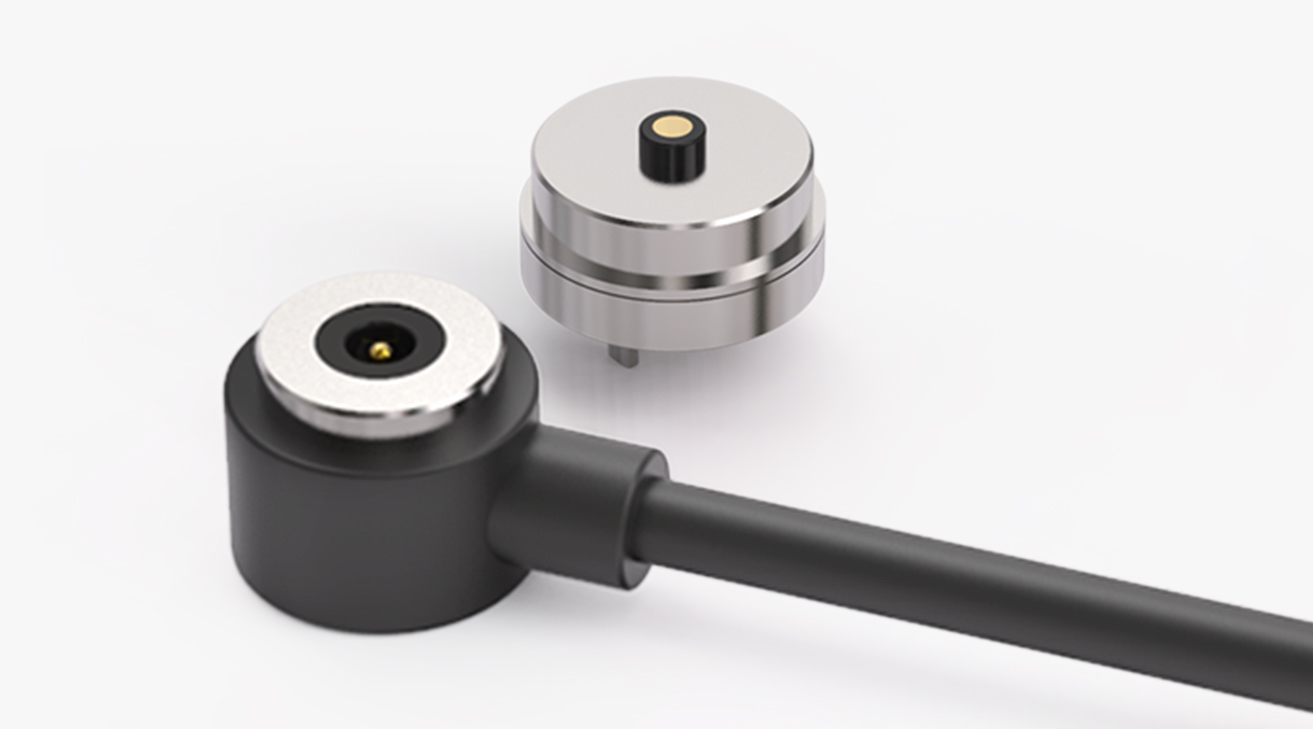

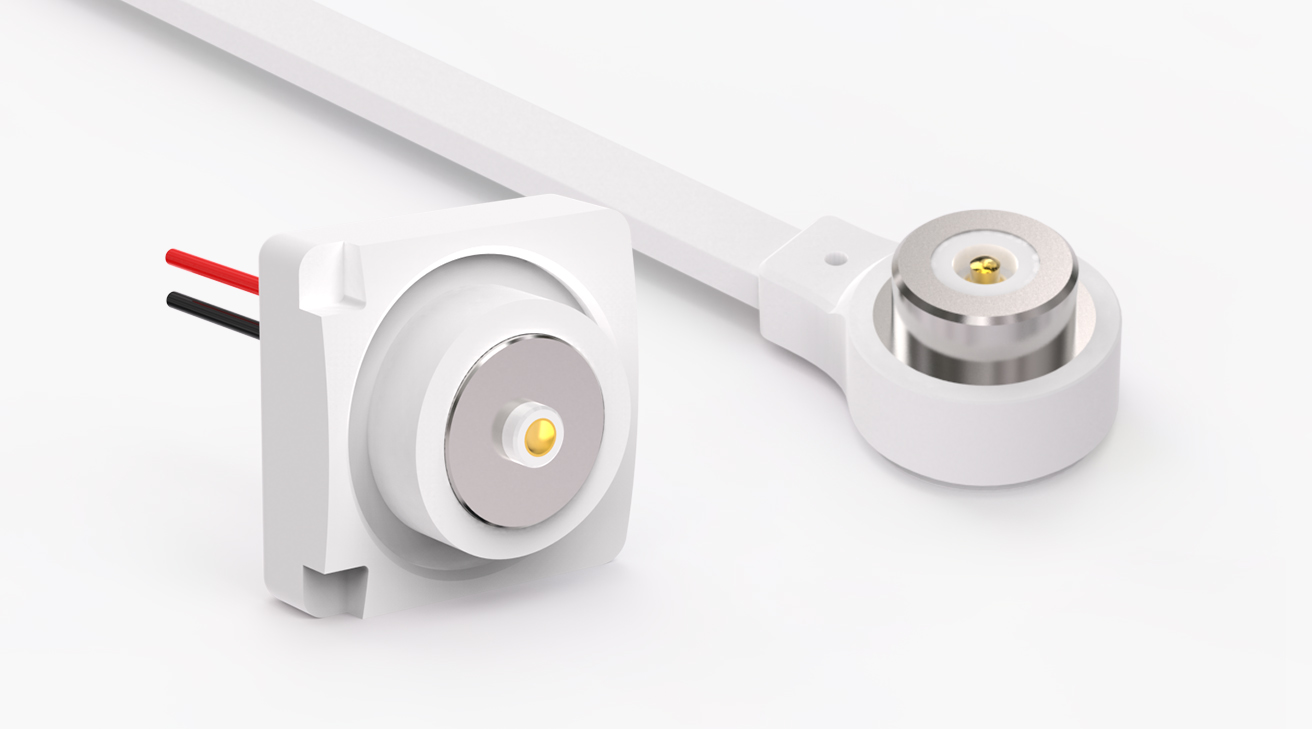

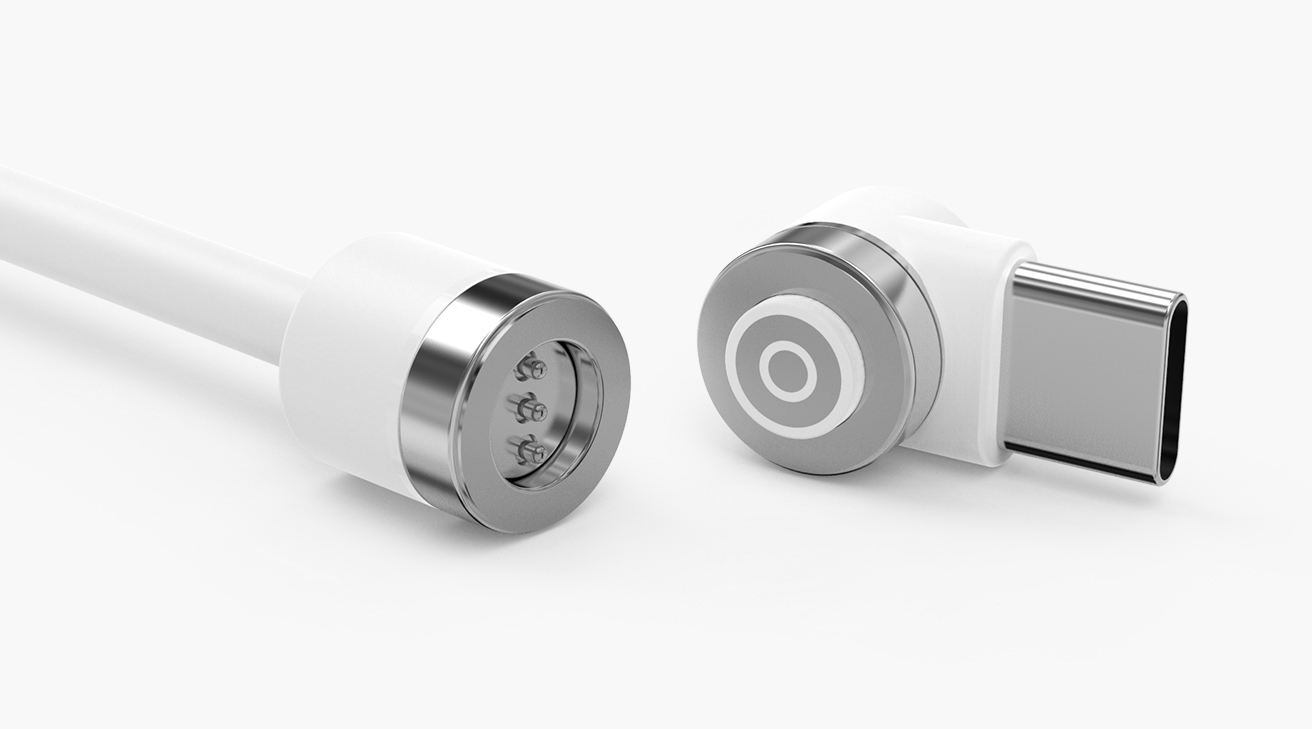

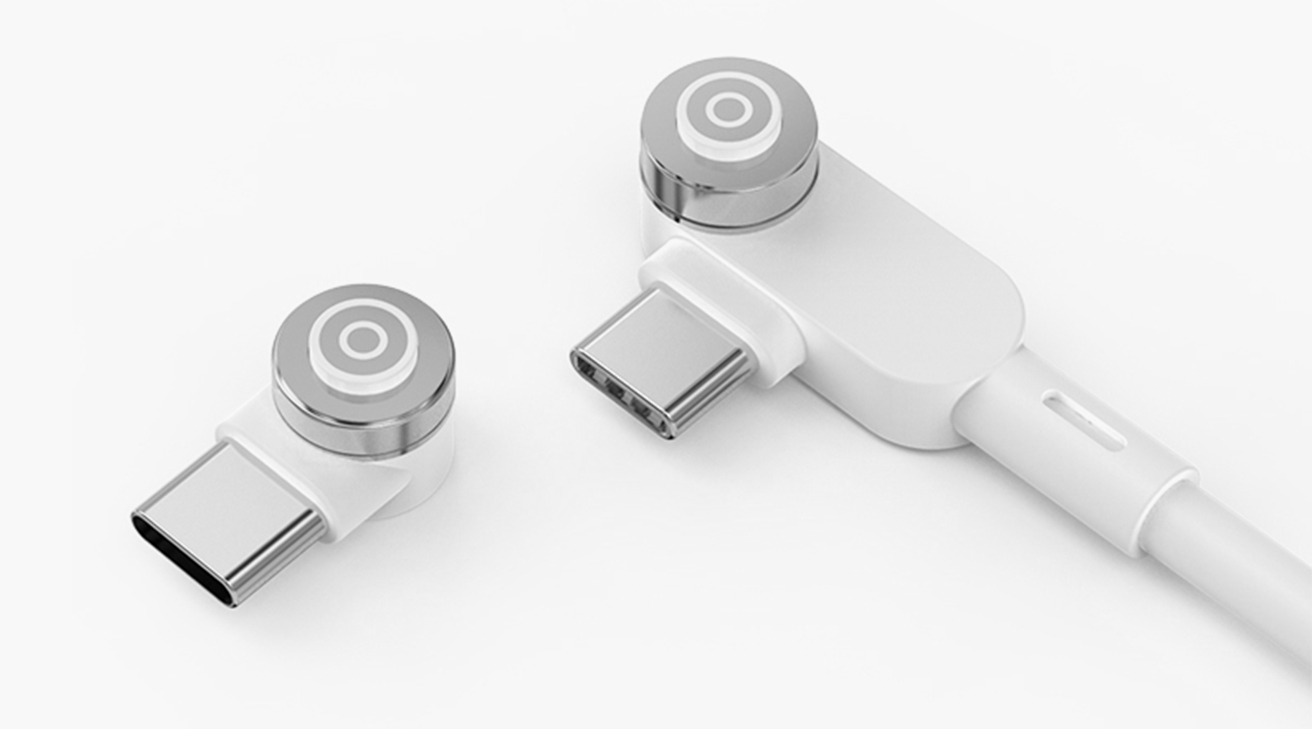

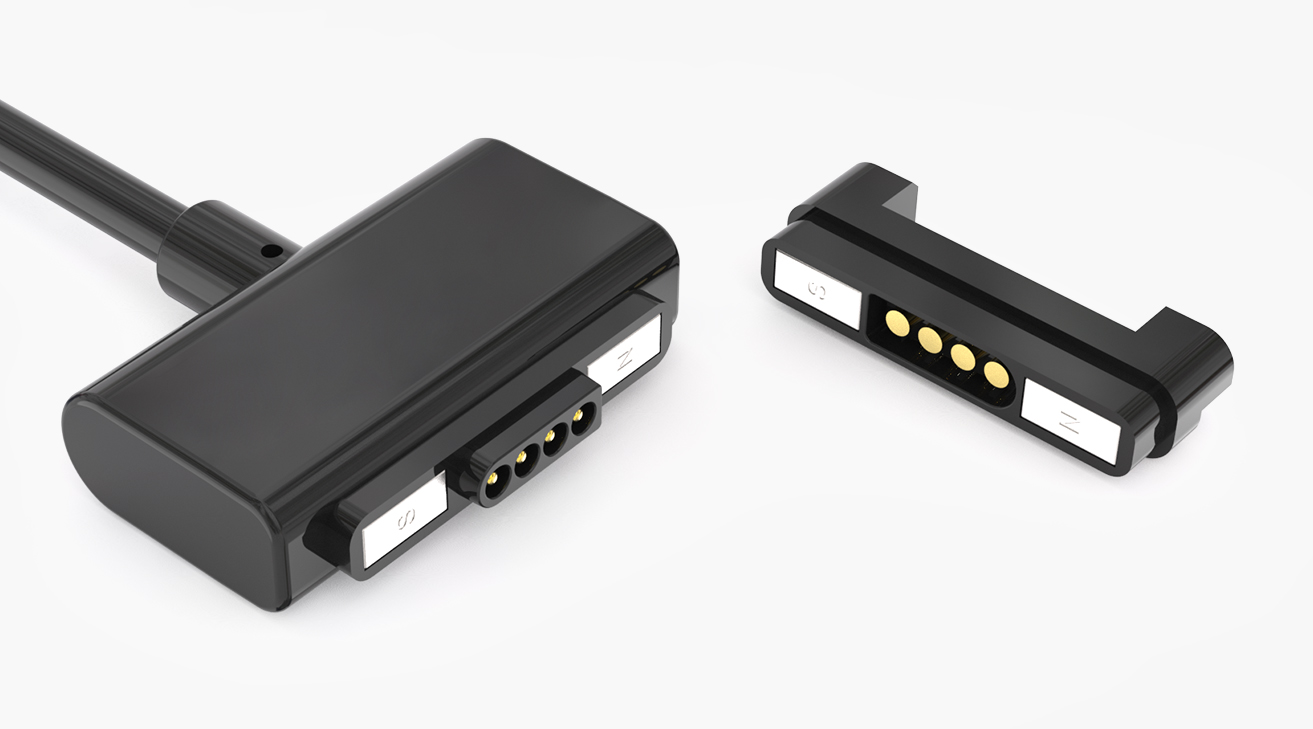

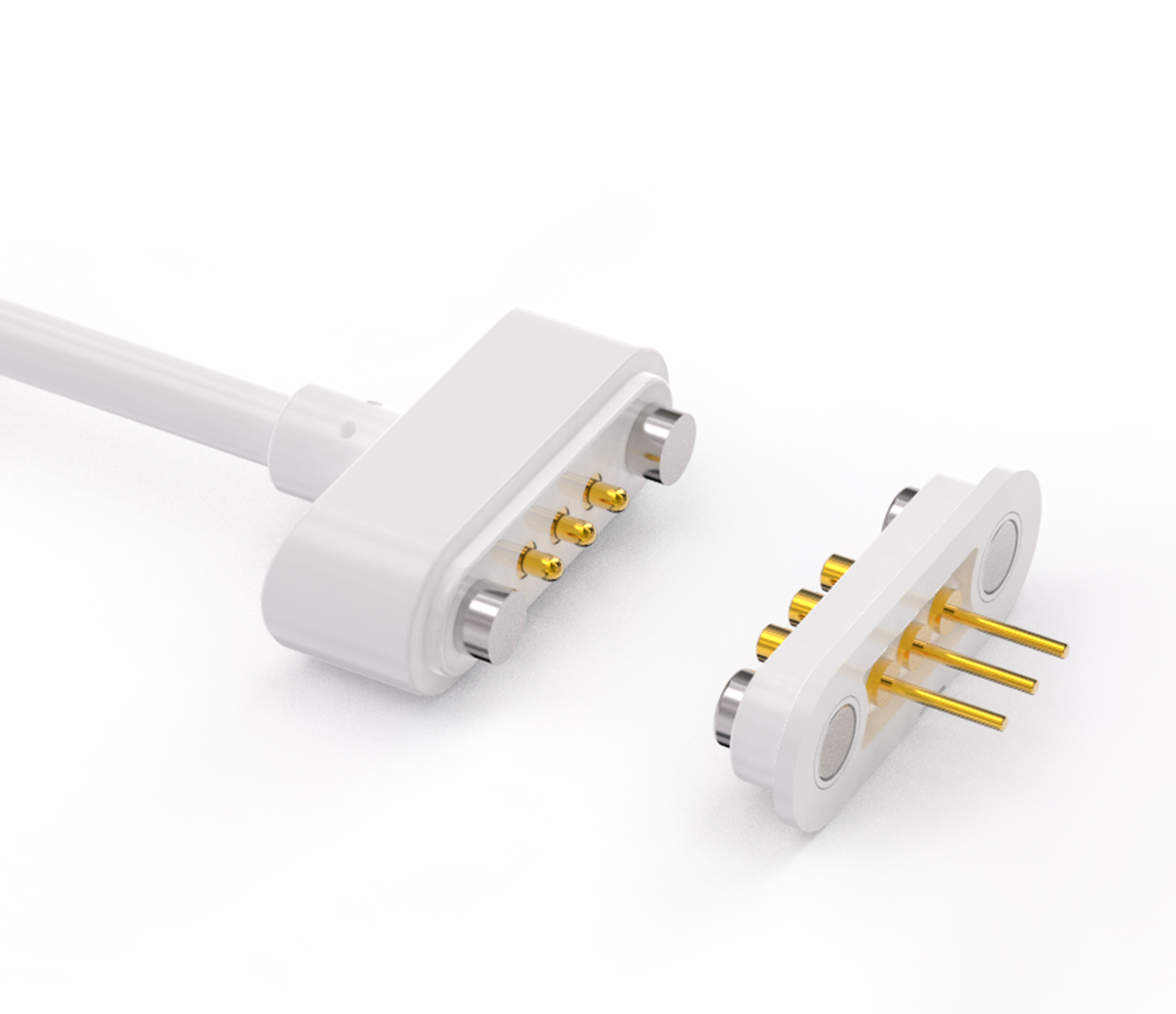

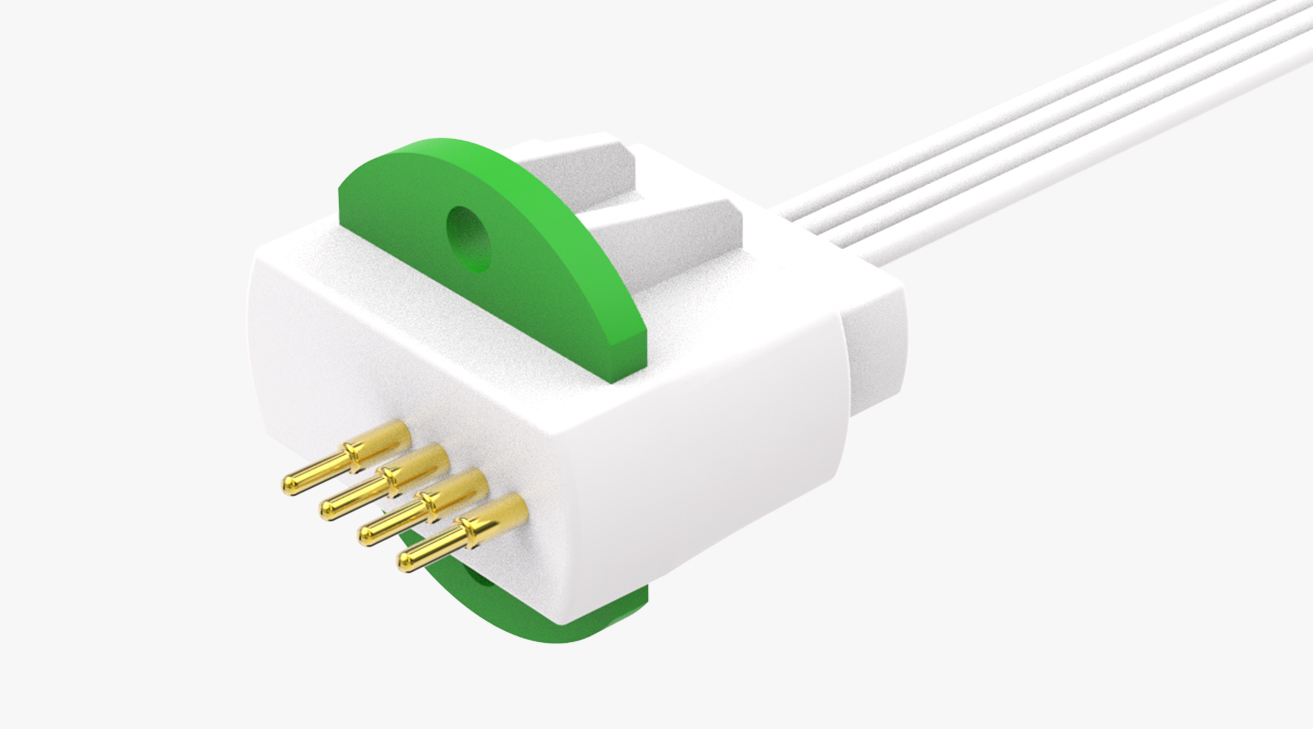

磁吸数据线基本介绍

{Basic introduction of magnetic data line}

它不仅可实现良好的高频讯号传输,能提供10A以上的电流充电,而且同时能够提供高速率数据传输,可实现快速充电等功能。磁吸功能可为产品实现美观 的外观设计,并可解决充电线拉动主机(笔记本电脑丶手机等高端设备)至其掉落损坏等问题。磁性数据线在现实使用中很多客户忽略了连接过程中所产生的 电子问题,泰科利用 接触电弧、接触火花等问题

磁吸数据线基本参数

{Magnetic data line basic parameters}

  • 1.0 PLATING:
  • 1)Contact plating:brass Au3u"-Au50u"over 50-80u" Ni
  • 2)Contact solder area plating: brass Au3u"-Au50u" over 50-80u" Ni
  • 3)Spring: SUS
  • 4)Housing:LCP
  • 5)magnet:Al-Fe-B N52
  • 2.0 Rated voltage(Per Contact): 5-64 Volts
  • 3.0 Rated Current(Per Contact): 60A maximum
  • 4.0 Insulation Resistance: 100MEGA OHMS Minimum
  • 5.0 Dielectric Withstanding Voltage: 100VRMS at 60HZ
  • 6.0 Contact Resistance: 100mΩ maximum at pogo pin
  • working stroke
  • 7.0 Recommended Working Stroke&Force:
  • 1)Stroke 1.0mm(Per Contact):55gf±15gf
  • 2)Stroke 1.5mm(Per Contact):85gf±15gf
  • 8.0 Mechanical life:
  • 1)0.8mm(Mechanical life):10000 cycles Min
  • 9.0 Working Temperature Range: -30~85°
磁吸数据线五大特点

{Five characteristics of magnetic data lines}

  • 01
    更安全

    置入式连接器智能断电保护

  • 02
    更方便

    免插吸附连接超强磁性吸附

  • 03
    更时尚

    改变传统连接器的方式

  • 04
    更高效

    充电传输同时同步

  • 05
    防水好

    防水等级最高可达到IPX8

磁吸数据线应用

{Magnetic data line application}

  • 智能手表磁吸充电

  • 医疗器械磁吸充电

  • 机器人

  • 智能音响

  • 电动牙刷

  • 智能水杯

磁吸数据线十大测试

{Magnetic data top ten test}}

  • 膜厚测试
  • 弹力测试
  • 抗阻测试
  • 寿命测试
  • 拔插测试
  • 摇摆测试
  • 温升测试
  • 盐雾测试
  • 吸力测试
  • 附着力测试
制作流程

{Production process}

  • 1、设计图纸

  • 2、日本进口CNC

  • 3、清洗/电镀

  • 4、RoHS标+准测试

  • 5、铆压成型

  • 6、抽测尺寸、弹力、寿命

  • 7、CCD全尺寸检测

  • 8、膜厚测试
