POGO PIN基本介绍

{POGO PIN Basic Introduction}

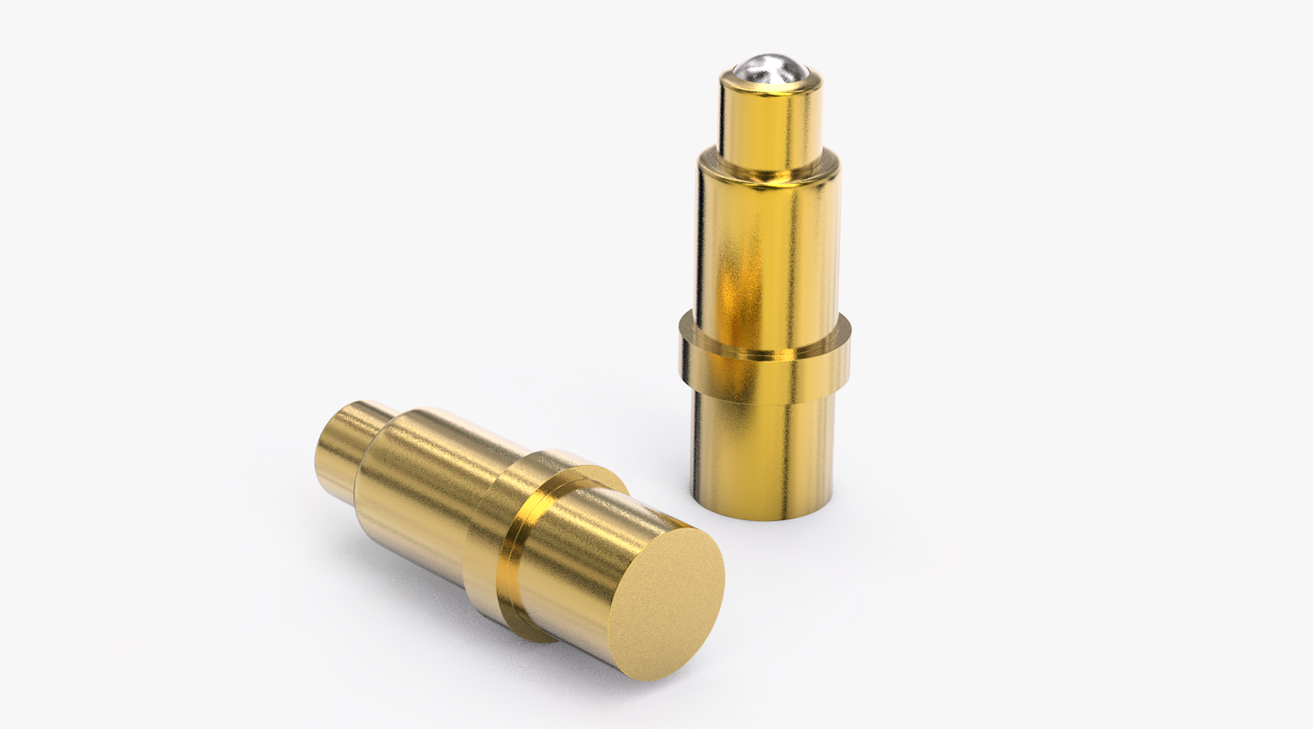

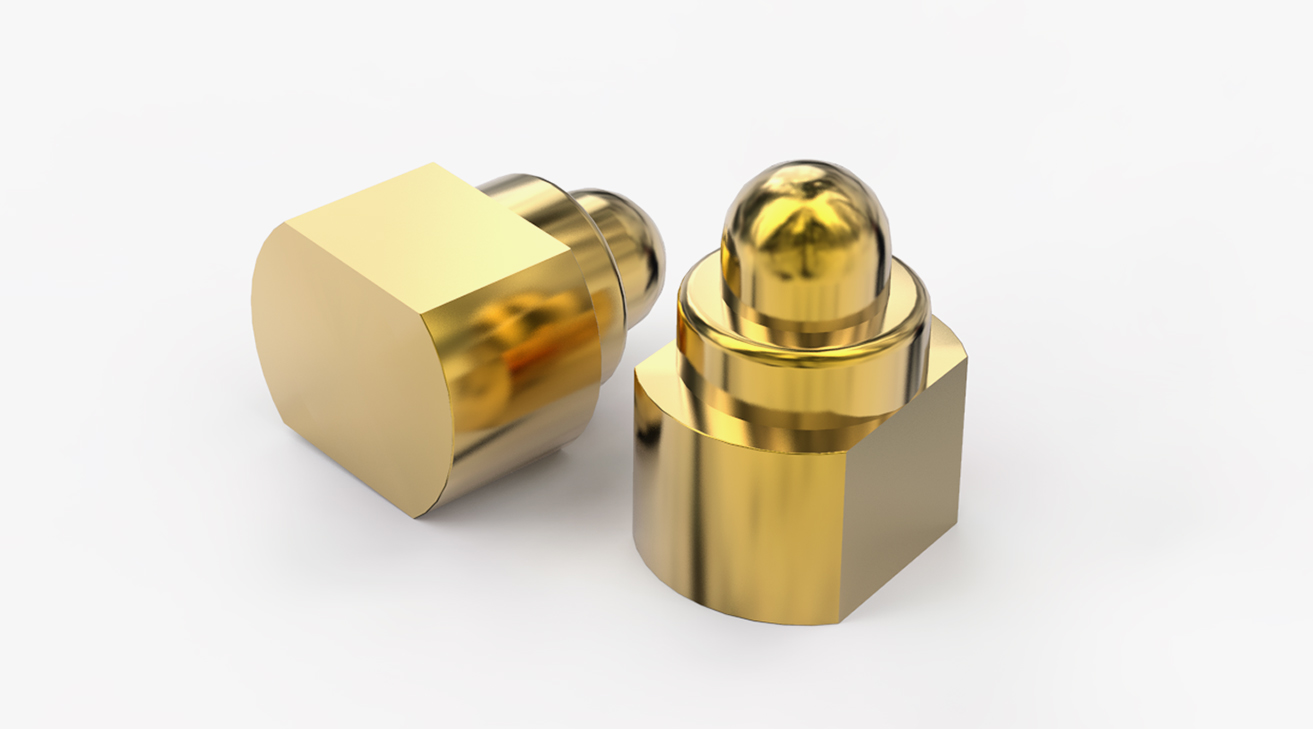

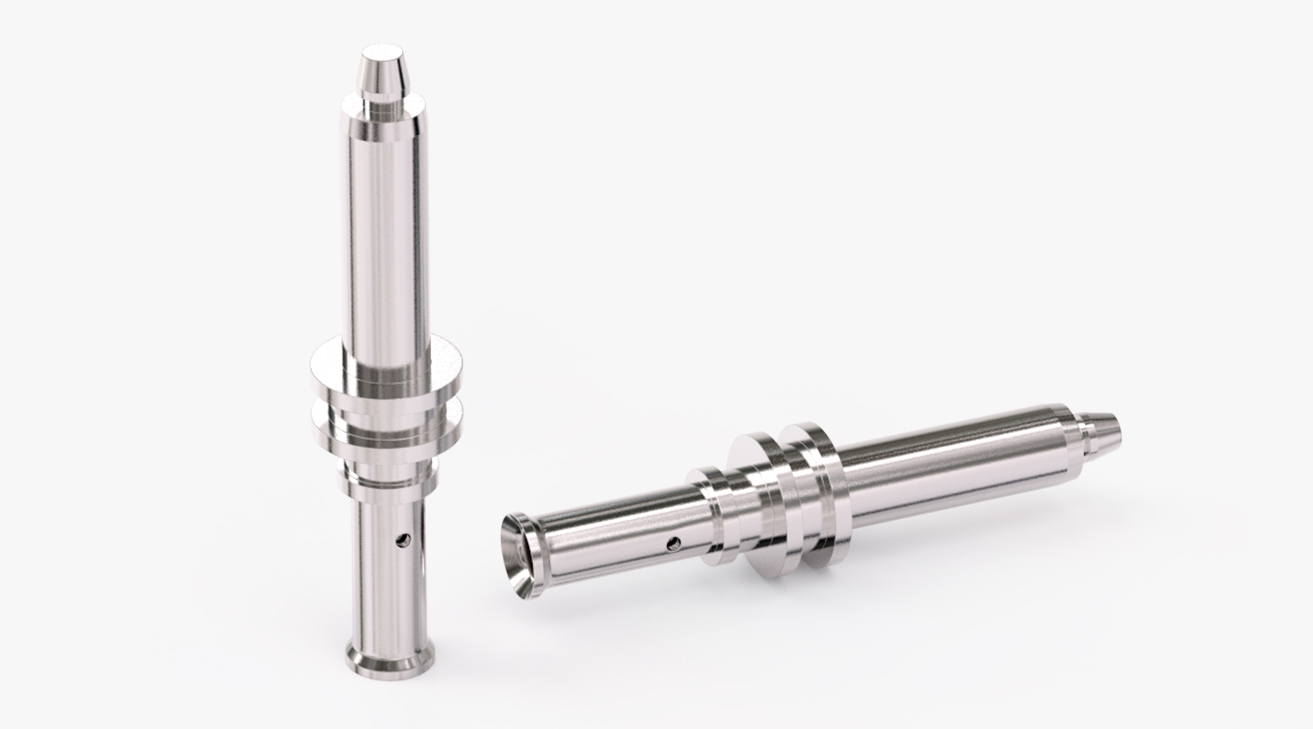

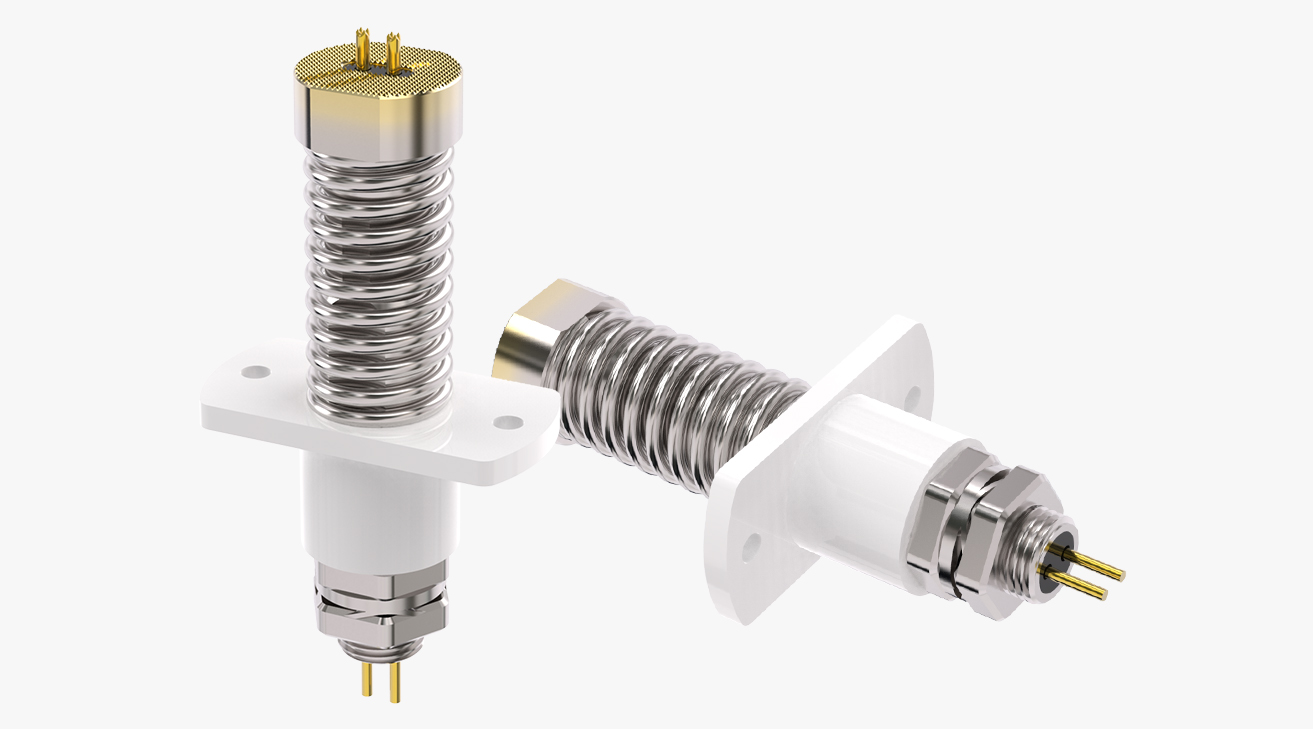

Pogo Pin是一种由针头(Plunger)和针管(Tube)以及弹簧(Spring)三个基本部件通过高精密设备铆压之后形成的弹簧式探针,又称作弹簧针、弹簧顶针、弹簧探针、Spring Loaded、PogoPin连接器。Pogo Pin的针头(Plunger)的底部通常是斜面结构,斜面结构的作用是确保Pogo Pin在工作时保持针头(Plunger)与针管(Tube)内壁接触,让电流主要通过镀金的针头(Plunger)和针管(Tube)以确保Pogo Pin的稳定及低阻抗。

泰科汉泽提供一系列的Pogo Pin弹簧针产品,在连接器行业,弹簧针是一个特殊的连接技术。在过去的几年里,这种可靠的技术有被一些世界级的知名大厂所接受被成功使用到他们的一百多种电子产品里面,如手机电池丶天线连接丶GPS定位系统丶笔记本电脑丶电视游戏设备丶室外路灯丶助听器丶无线电接收装置等。

POGO PIN基本参数

{POGO PIN basic parameters}

  • 针头(Plunger):

    黄铜镀金(C3604),电镀层的厚度因不同的使用场合而不同,一般情况镀镍1.25~2.5um(换算为50~100u”), 镀金 0.125um~0.5um(换算为5u”~20u”)。

  • 针管(Barrel):

    黄铜镀金(C3604),电镀层的厚度因不同的使用场合而不同,一般情况镀镍1.25~2.5um(换算为50~100u”), 镀金 0.125um~0.25um(换算为5u”~10u”)。

  • 弹簧(Spring) :

    不锈钢(SUS304)或者琴钢线

  • 胶芯(Housing):

    PA46,PA9T,HTN,LCP(无卤材料,防火等级UL94V-0)

  • 盖子(CAP):

    PA46,PA9T,HTN,LCP(无卤材料,防火等级UL94V-0)

POGO PIN连接器产品规范

{POGO PIN Connector Product Specification}

  • A、额定电压:Less than 36 Volts DC B、额定电流:2.0 Amperes continuous per Pin
  • C、工作温度:-40°C ~ 85°C D、储存温度:-40°C ~ 85°C
  • E、工作环境湿度:10% R.H. ~ 90% R.H. F、耐久性(寿命):静态测试 500,000 cycles,动态测试10,000 cycles
  • G、接触阻抗:30m Ohm Max. @working stroke(阻抗在整个工作行程要低于30m Ohm,故要求的是动太的阻抗而不是某一点的阻抗)
  • H、Pin之前的绝缘阻抗:500m Ohm Min
POGO PIN四大结构设计

{POGO PIN four major structural design}

  • 斜面结构

    为了保证针轴在工作时100%与针管接触,我们 把针轴与弹簧接触的一端切成斜面,这样的设 计理念可以保证稳定的低阻抗。

    产品优点: 电阻阻值小且稳定,可以确保针轴与 管壁紧密接触降低瞬间断电之机率。

  • 斜面加滚珠结构

    为了使接触更加稳定,在针管内加入钢珠或者绝 缘珠子,从而降低弹簧通过的电流,弹簧针内的 钢珠更稳定的接触,所以电性会有更佳的表现。

    产品优点: 通过电流大,接触阻抗小,性能稳定。

  • 双接触结构

    这种设计对于同心度要求高的连接器是最好的选择,因为这种设计弹簧可以直接套在针轴的锥尾针上,使针轴垂直受力,因此轴的偏撬度相对较小。

    针轴底部为锥型,锥尾置入弹簧内空中,让针轴 之晃动机会降低

  • 反钻孔结构

    这个设计对小尺寸的连接器是最好的选择,在小 尺寸上可以满足到客户的弹力需求,因为这种设 计的弹簧长度可以超过针管的长度,在一些空间 受到限制的情况下,我们把针轴内部挖空得到更 多弹簧的装配空间,因此便可获得稳定的弹簧力 度和相对多的压缩行程供客户选择。

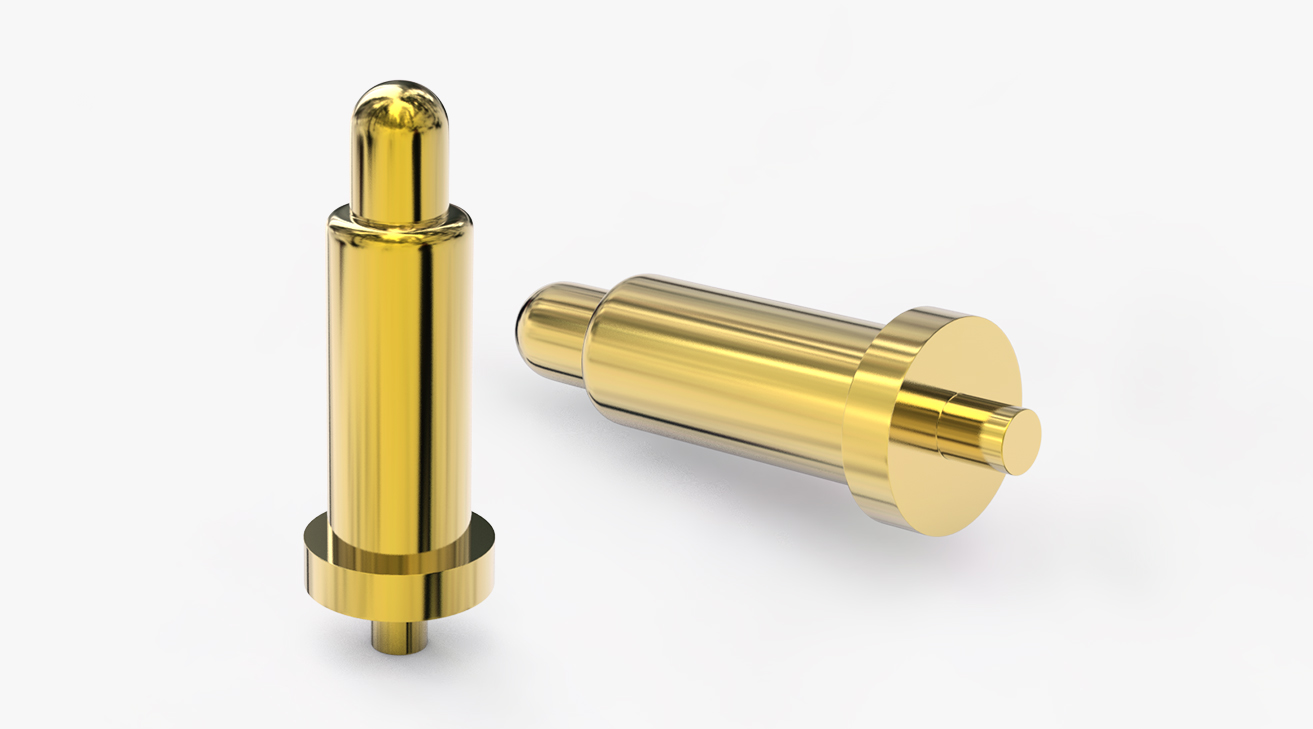

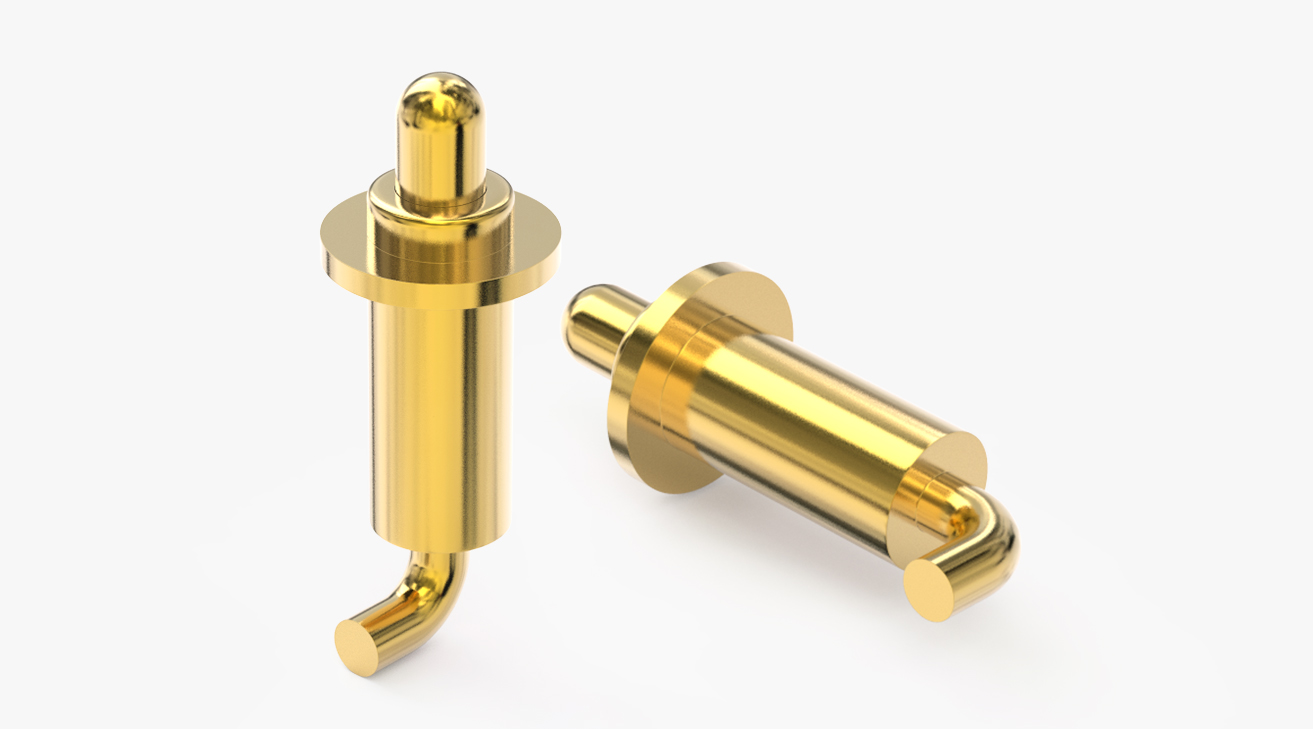

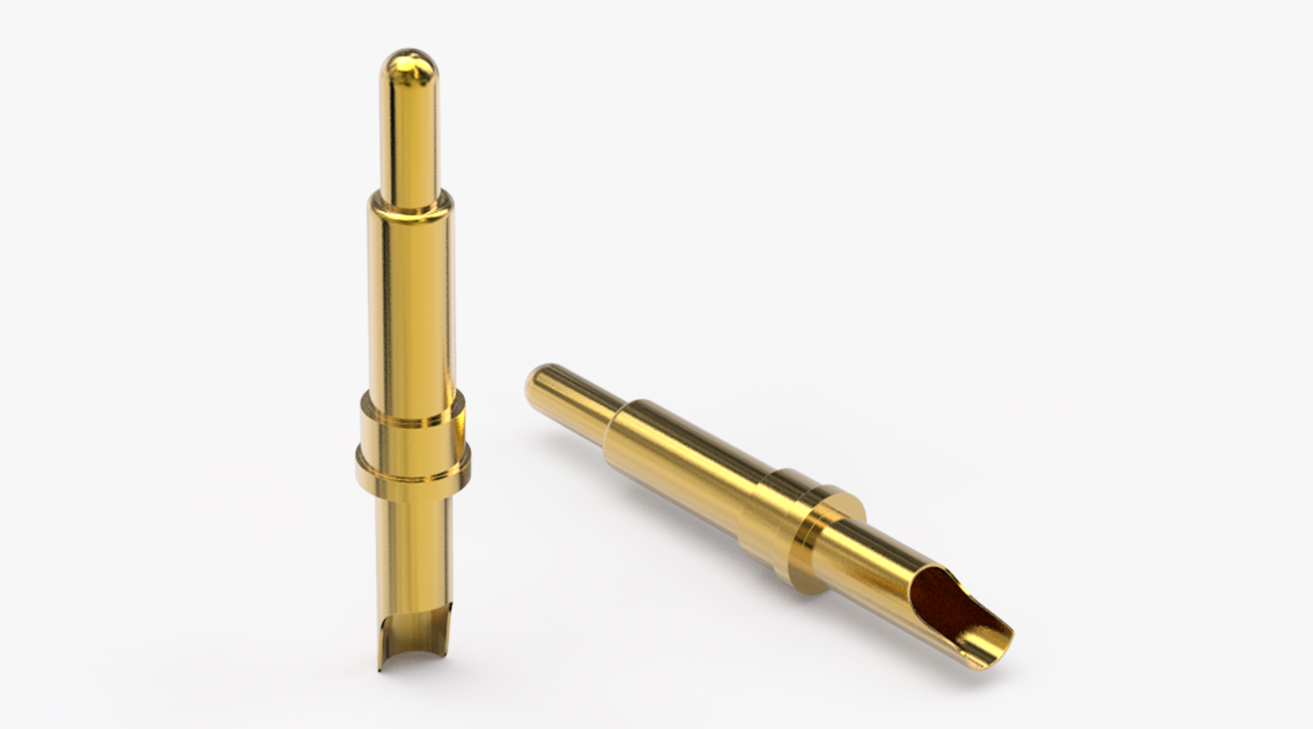

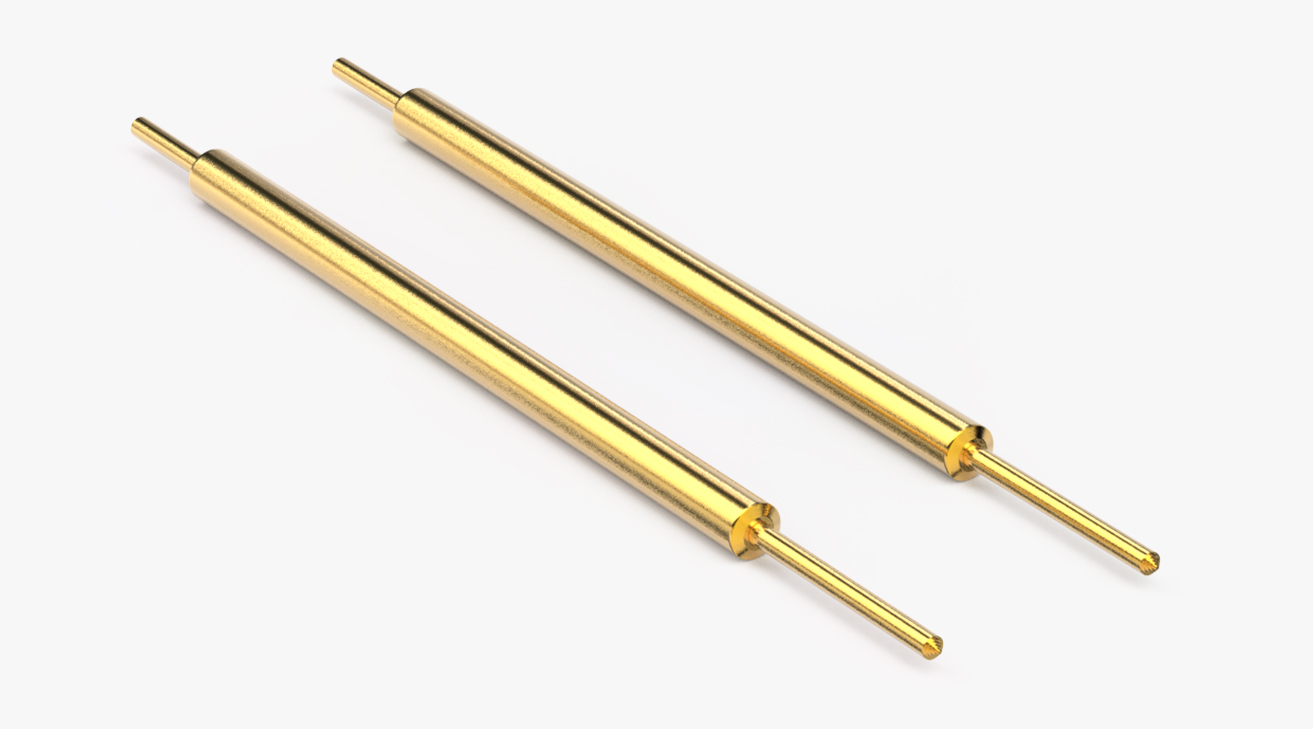

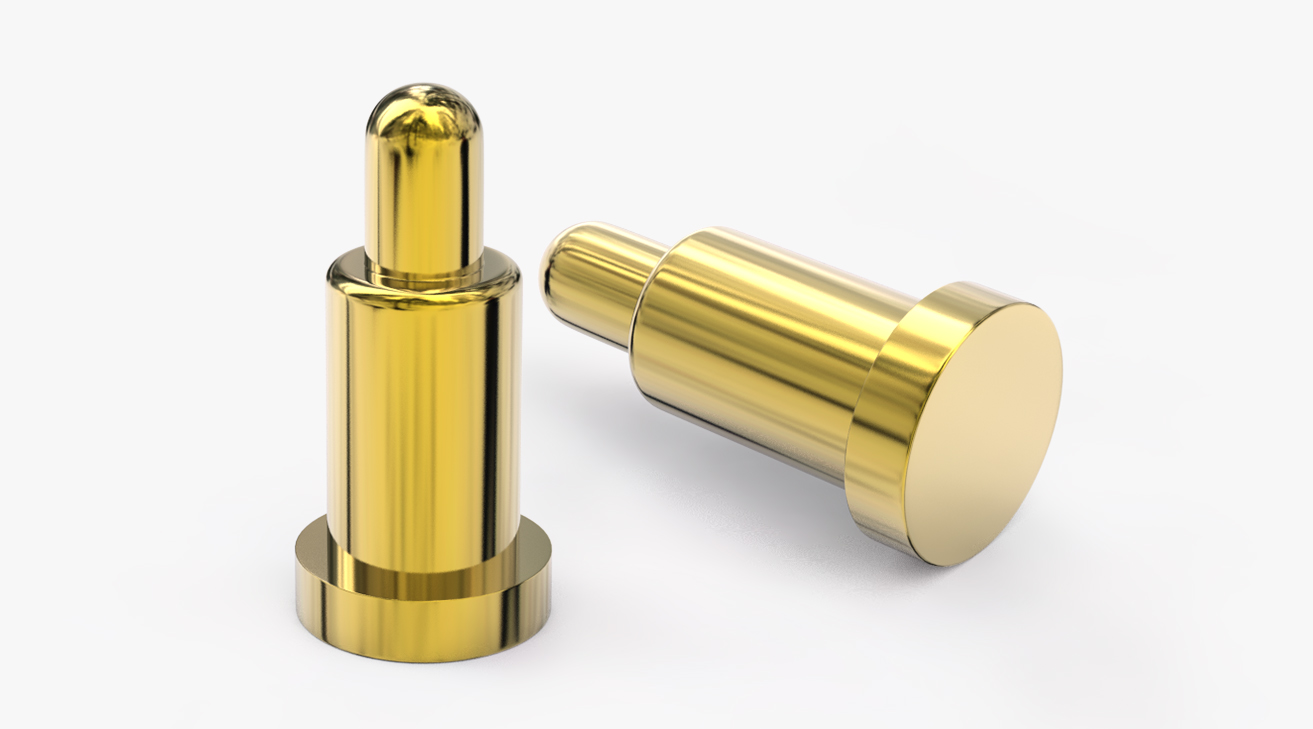

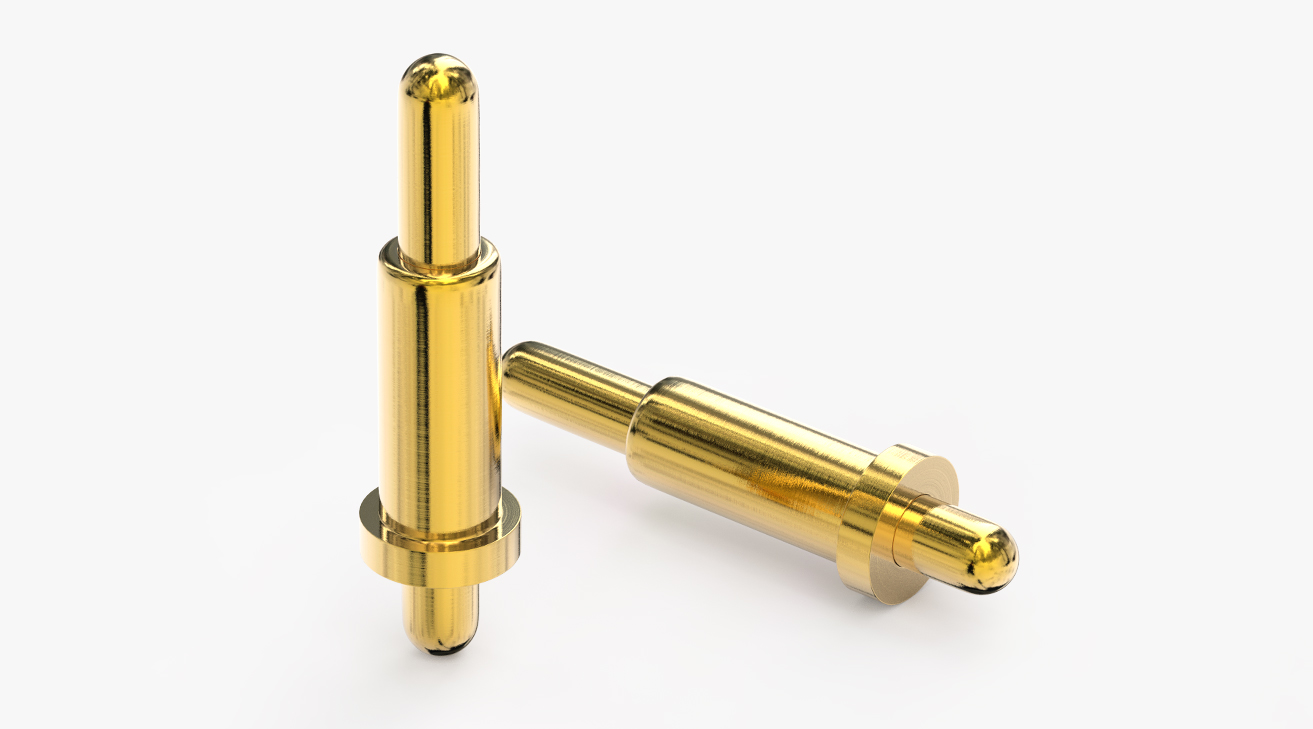

POGO PIN六大类型

{POGO PIN six types}

POGO PIN的好处

{Benefits of POGO PIN}

1、相比天线弹片,相同工作高度上由于电流路径更短,Pogo Pin 具有更小的分布电容和分布电感,尤其在高频段,更有利于阻抗匹配。

2、基于相同工作高度,Pogo Pin 在自谐振频段上远高于弹片,损耗更小,有利于高频信号的高效传输。

3、Pogo Pin可以实现大电流的连接方案,载流能力可达10A以上。

泰科汉泽的优势

{company advantage}

一、关于电镀

由于针管盲孔高与6mm以上,电镀药水均无法进入到底部,故 此会出现针管底部发黑、卡瑟、卡pin、阻抗偏大等现象,泰科汉泽 特别采用抽真空的方式,将针管里面的空气全部抽出来,再通过浸 镀的方式,让药水流入针管底部。

二、关于阻抗的稳定
  • 其他厂家 阻抗过大或不稳定

  • 我司POGO PIN 阻抗小且稳定

三、关于温升
制作流程

{Production process}

  • 1、设计图纸

  • 2、车床车削

  • 3、清洗/电镀

  • 4、RoHS标准测试

  • 5、铆压成型

  • 6、抽测尺寸、弹力、寿命

  • 7、CCD全尺寸检测

  • 8、膜厚测试
