【行业知识】POGO PIN连接器的结构及其优势

作者:泰科汉泽 发布时间:2022-11-12 21:02:32 点击:

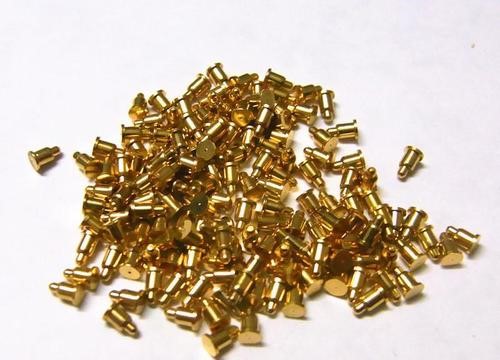

POGO PIN是一种用于手机等电子产品的精密连接器,广泛用于半导体设备中进行连接。根据应用的不同有不同的外观,但整体而言,POGO PIN内部具有精密弹簧结构。产品表面一般是镀金的,产品的单价根据其结构不同而不同。

POGO PIN连接器的结构

POGO PIN由三部分组成:针PLUNGER(黄铜镀金)、针管TUBE(黄铜镀金)、弹簧SPRING(不锈钢)POGO PIN连接器一般是多个单PIN的组合,所以还有塑料座

POGO PIN连接器结构图

柱塞的底部通常是斜面结构。斜面结构的作用是保证POGO PIN在工作时保持柱塞与管内壁接触,使电流主要通过镀金柱塞和管,保证稳定和低阻抗。

POGO PIN 连接器的优势

1、可靠性好,压缩冲程变化相同时,正向力比弹片小。

POGO PIN 适配器更可靠

2POGO PIN连接器体积小,节省空间。

POGO PIN 连接器更小

3POGO PIN触点更精准。

POGO PIN 触点更精确

4POGO PIN产品使用寿命长,至少10000次,通常产品可以达到100000次。产品的阻抗稳定性通常可以控制在30毫欧以内,寿命测试后也可以控制在50毫欧以内。它是一个非常理想的连接器。

5POGO PIN产品外观时尚大气,质感厚实,适合高端电子产品。

6POGO PIN产品最大的优势是生产速度快,投资成本低,无需开模。弹片连接器通常由端子、胶芯、铁壳组成。开模费用约10万元人民币。开发周期通常需要36个月,价格通常为0.31.0 POGO PIN连接器的价格为0.3~0.8。开发寄样仅需5天,可免费寄样。量产仅需10天。如果需要多个PIN产品,只需要开发一个塑料芯模,投入成本约2万人民币。如果总量为500K,使用POGO PIN连接器无疑是最经济、最快捷的选择方式。 POGO PIN超短的研发周期和超低的研发成本,可以很好地满足当前电子产品快速更新换代的趋势。

现在就和泰科汉泽取得联系!

了解更多关于弹簧针和连接器的选择。
