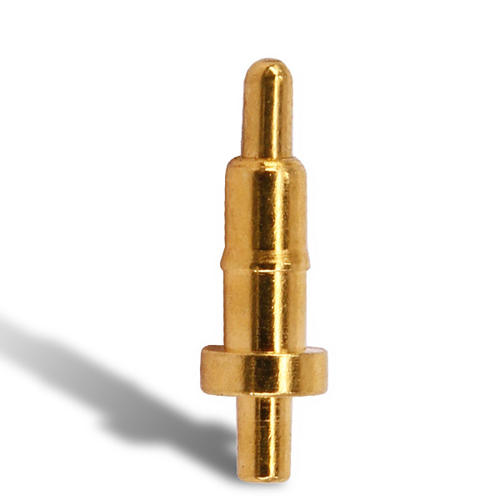

pogo pin 在电子设备中传输信号(尤其是高频信号，如办公设备中的 USB 3.0 信号、工业设备中的 CAN 总线信号)时，易受外界电磁干扰(EMI)与内部信号串扰影响，导致信号失真、传输错误。因此，抗干扰滤波措施需从 “抑制电磁辐射”“减少信号串扰”“优化接地设计” 三方面实施，确保 pogo pin 的信号传输质量(误码率≤10⁻⁹，插入损耗≤1dB)。

　　抑制电磁辐射的核心是减少 pogo pin 作为 “天线” 的辐射能力，常见措施包括屏蔽设计与滤波元件集成。屏蔽设计通常在 pogo pin 外部设置金属屏蔽壳(如铜壳、镍合金壳)，屏蔽壳需与设备的接地系统可靠连接(接地电阻≤1Ω)，形成电磁屏蔽屏障，阻挡外界电磁辐射(如打印机电机产生的高频干扰)侵入 pogo pin，同时防止 pogo pin 自身传输的信号向外辐射。屏蔽壳的厚度需根据干扰频率确定，高频干扰(≥1GHz)时屏蔽壳厚度≥0.1mm，低频干扰(≤100MHz)时厚度≥0.2mm，屏蔽壳与 pogo pin 之间需预留 0.1-0.2mm 的间隙，避免影响针轴的伸缩。滤波元件集成是在 pogo pin 的连接回路中添加小型滤波元件，如在针管与 PCB 板的焊接端并联贴片电容(如陶瓷电容 0402 封装，容值 100pF-1nF)，电容可滤除高频干扰信号(≥100MHz)，通过 “旁通” 作用将干扰信号导入接地端;对于低频干扰(50Hz-1MHz)，可串联贴片电感(如绕线电感 0603 封装，电感值 1μH-10μH)，电感对低频干扰具有高阻抗，阻止其通过 pogo pin 传输。此外，可采用 RC 滤波电路(电阻 100Ω-1kΩ，电容 100pF-1nF)，RC 电路的截止频率 f_c=1/(2πRC)，根据干扰频率调整 R、C 参数，例如针对 10MHz 的干扰，选择 R=1kΩ、C=16pF，截止频率约 10MHz，可有效滤除该频率的干扰。

　　减少信号串扰需优化 pogo pin 的布局与结构设计，串扰主要源于相邻 pogo pin 之间的电容耦合与电感耦合。布局优化方面，相邻 pogo pin 的间距需根据传输信号的频率确定，高频信号(如 USB 3.0，5Gbps)的间距≥2 倍的 pogo pin 直径(如直径 1mm 时，间距≥2mm)，低频信号(如电源信号，12V)的间距≥1.5 倍直径，通过增大间距减少电容耦合(串扰衰减≥20dB)。对于多组 pogo pin(如 8 通道、16 通道)，需采用 “地线隔离” 布局，在每两组信号 pogo pin 之间设置接地 pogo pin，接地 pogo pin 与信号 pogo pin 的间距≤1mm，通过接地端吸收串扰信号，例如在打印机的喷头控制信号传输中，8 路信号 pogo pin 按 “信号 - 接地 - 信号” 的顺序排列，可使串扰值从 - 15dB 降至 - 30dB 以下。结构设计优化方面，pogo pin 的针轴与针管采用屏蔽结构，如针管内壁镀镍后再镀铜，铜层具有良好的导电性，可作为屏蔽层，同时针轴顶端设计为圆形，减少信号传输时的电场集中，降低对相邻 pogo pin 的干扰。此外，优化接地设计是抗干扰的关键，pogo pin 的接地端需采用 “单点接地” 或 “多点接地”：低频信号(≤1MHz)采用单点接地，所有接地 pogo pin 连接至同一接地节点，避免形成接地环路(接地环路会产生感应电流，引入干扰);高频信号(≥10MHz)采用多点接地，接地 pogo pin 就近连接至设备的接地平面，接地路径长度≤λ/20(λ 为信号波长)，减少接地阻抗(高频时接地阻抗主要为感抗，路径越短感抗越小)。通过上述措施，pogo pin 在传输高频信号时，信号眼图张开度良好(眼高≥0.8V，眼宽≥0.5UI)，误码率可控制在 10⁻¹² 以下，满足办公设备与工业设备的高可靠性信号传输需求。
