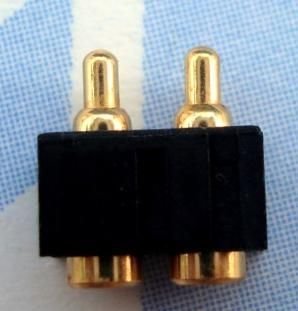

弹簧顶针在振动环境中的可靠性直接影响电子设备的信号传输与供电稳定性，其振动测试需模拟实际工况中的机械应力，评估接触性能、结构完整性及镀层耐久性。本文基于 IEC 60068-2-6(正弦振动)与 IEC 60068-2-27(随机振动)标准，系统阐述测试设备、参数设置、流程规范及失效判定准则，针对汽车电子、消费电子等不同场景提出差异化测试方案。结果表明：正弦振动测试中，接触电阻变化率应≤10%(10-2000Hz，10g 加速度);随机振动后，镀层附着力需保持≥5N/cm，无明显机械损伤。

　　关键词

　　弹簧顶针;振动测试;正弦振动;随机振动;可靠性验证

　　一、测试标准与环境模拟

　　1.1 核心参考标准

　　国际标准：

　　IEC 60068-2-6：规定正弦振动测试的频率范围(1-2000Hz)、加速度(0.1-50g)及持续时间(每轴 10-60 分钟);

　　IEC 60068-2-27：定义随机振动的功率谱密度(PSD)范围(0.01-100g²/Hz)，适用于模拟运输或工况振动。

　　行业规范：

　　汽车电子：ISO 16750-3(道路车辆振动测试)要求 20-2000Hz 扫频，加速度达 30g;

　　消费电子：JEDEC JESD22-A103B(电子元件振动测试)采用 10-500Hz 正弦振动，10g 加速度。

　　1.2 环境条件控制

　　测试需在温度(25±5℃)、相对湿度(45%-75%)恒定环境中进行，避免温湿度波动影响接触电阻测量。对于高可靠性场景(如航空航天)，需结合温度循环(-40~125℃)与振动复合测试，模拟极端环境耦合效应。

　　二、测试设备与样品准备

　　2.1 关键设备

　　振动台：电动式或电磁式振动台，频率范围 0-3000Hz，最大加速度 50g，支持正弦、随机振动模式切换;

　　夹具系统：采用铝合金材质，刚性固定弹簧顶针样品(避免夹具共振)，夹具一阶共振频率需>测试频率上限 30%;

　　监测仪器：

　　接触电阻测试仪(分辨率 1mΩ，测试电流 100mA DC);

　　加速度传感器(量程 ±50g，精度 ±1%);

　　高速摄像机(帧率≥1000fps)，用于观察振动过程中针体位移与接触状态。

　　2.2 样品要求

　　样品数量：每组测试至少 3 个，涵盖不同生产批次以减少个体差异;

　　初始状态检查：

　　外观：无镀层破损、针体变形，针尖突出量符合设计值(如 0.5-1.2mm);

　　电气性能：初始接触电阻≤30mΩ(常温下)，绝缘电阻≥100MΩ(500V DC)。

　　三、测试流程与参数设置

　　3.1 正弦振动测试步骤

　　安装固定：将弹簧顶针通过模拟 PCB 板固定于夹具，确保针体轴向与振动方向一致(通常为 X、Y、Z 三轴分别测试);

　　参数设置：

　　扫频范围：10-2000Hz( logarithmic 扫频，速率 1oct/min);

　　加速度：根据应用场景设定(消费电子 5-10g，汽车电子 20-30g);

　　持续时间：每轴 30 分钟(共 90 分钟)，记录共振点频率(若有)。

　　实时监测：每 5 分钟测量一次接触电阻，记录最大值与波动范围;振动过程中通过高速摄像机观察针体是否脱离接触(位移>0.1mm 视为异常)。

　　3.2 随机振动测试步骤

　　功率谱密度(PSD)配置：

　　消费电子：0.01g²/Hz(10Hz)→1g²/Hz(500Hz)→0.01g²/Hz(2000Hz)，总均方根加速度 10g;

　　汽车电子：0.1g²/Hz(20Hz)→5g²/Hz(500Hz)→0.1g²/Hz(2000Hz)，总均方根加速度 20g。

　　测试持续时间：每轴 2 小时(共 6 小时)，期间每 30 分钟记录一次接触电阻与针体温度(温升需≤10℃)。

　　四、失效判定与性能评估

　　4.1 关键判定指标

　　电气性能：

　　接触电阻：振动后变化率>20%(如初始 10mΩ，测试后>12mΩ)视为失效;

　　导通稳定性：振动过程中不得出现持续>10ms 的断路(通过连续性测试仪监测)。

　　机械结构：

　　外观：镀层剥落面积>5%，或针体弯曲变形>0.2mm;

　　附着力：振动后采用胶带测试(ASTM D3359)，镀层脱落等级>3B;

　　弹簧弹力：弹力衰减>15%(通过拉力计测量，测试前后对比)。

　　4.2 数据记录与分析

　　记录项目：振动频率 / PSD 曲线、接触电阻 - 时间曲线、共振点频率、最大位移量;

　　失效模式分析：

　　接触不良：多因针尖磨损或弹簧疲劳，表现为电阻骤升;

　　结构失效：针管与底座焊接处断裂，常见于高频共振工况;

　　镀层脱落：振动摩擦导致，在 1000-2000Hz 频段尤为明显。

　　五、应用场景差异化方案

　　5.1 汽车电子场景(如发动机舱连接器)

　　测试重点：耐宽频振动与高温耦合，采用 ISO 16750-3 标准;

　　参数：20-2000Hz 正弦扫频，30g 加速度，配合 125℃环境温度，测试后接触电阻变化率需≤10%。

　　5.2 消费电子场景(如智能手表充电顶针)

　　测试重点：低加速度下的接触稳定性，参考 JEDEC 标准;

　　参数：10-500Hz 正弦振动，5g 加速度，随机振动 PSD≤1g²/Hz，确保 10 万次振动后无机械损伤。

　　5.3 航空航天场景(如卫星连接器)

　　测试重点：极端振动与温度循环复合应力;

　　参数：10-3000Hz 随机振动，PSD 10g²/Hz，-55~125℃温度循环(10 次)，振动后绝缘电阻≥100MΩ。

　　六、测试优化与注意事项

　　夹具设计：采用轻量化结构(如碳纤维复合材料)降低附加质量，夹具与样品的连接刚度需>10⁶N/m;

　　共振规避：若测试中出现共振(加速度放大系数>2)，需调整频率范围或增加阻尼材料(如硅胶垫);

　　多轴协同测试：对于复杂工况，可采用三轴向同时振动(如 XYZ 轴相位差 90°)，更贴近实际受力状态;

　　长期可靠性：对通过初始测试的样品，进行耐久性振动(100 万次循环)，评估弹簧疲劳与镀层磨损的累积效应。

　　七、结论

　　弹簧顶针振动测试需根据应用场景选择正弦或随机模式，核心在于模拟实际工况中的机械应力，通过接触电阻稳定性、结构完整性及镀层附着力等指标验证可靠性。未来测试技术将向多物理场耦合(振动 + 温度 + 湿度)、智能化监测(实时 AI 失效预警)发展，为高可靠性电子设备提供更精准的性能评估手段。
