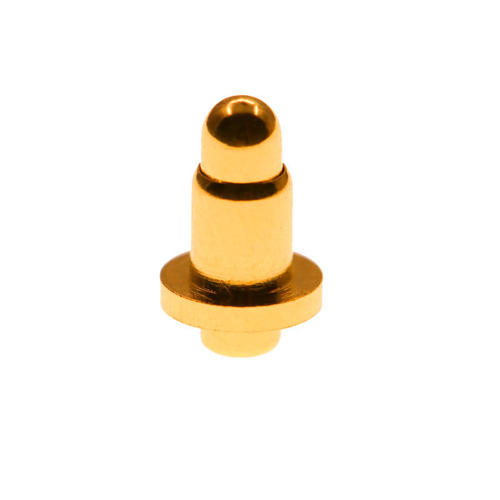

随着电子设备向小型化、多功能化发展，Pogo Pin 需在有限空间内实现多信号(电源、高速数据、射频信号等)的并行传输，多触点连接技术通过结构创新与电气性能优化，突破传统单针单信号的限制，满足 HDMI 2.1、USB4、Wi-Fi 6E 等高速接口需求。

　　多触点结构设计

　　阵列式布局

　　线性排列：在长度≤5mm 的壳体上集成 2~8 根针轴，针间距 0.5mm~1.0mm，采用阶梯式高度设计(相邻针轴高度差 0.2mm~0.5mm)，避免信号串扰。例如，某 AR 眼镜 Pogo Pin 模组采用 4 触点线性排列，可同时传输 5V 电源、USB2.0 数据及 I²C 控制信号。

　　矩阵式排列：在方形壳体(边长≤3mm)内以 2×2、3×3 等矩阵布局触点，配合柔性电路板(FPC)实现三维空间布线。某无人机遥控器模组采用 3×3 矩阵 Pogo Pin，集成 9 路信号(包括射频差分对、电源、地线)，传输速率达 10Gbps。

　　共轴分层结构

　　内层针轴传输高速差分信号(如 USB4 的 20Gbps 信号)，外层套筒作为接地屏蔽层，形成类同轴结构(特性阻抗 100Ω±10%)，隔离度≥40dB@10GHz。

　　典型应用：高端测试夹具的 Pogo Pin 采用 “信号针 + 接地环” 双层结构，可兼容 PCIe 5.0 协议的 16GT/s 速率信号，眼图张开度≥80%。

　　电气性能优化

　　串扰抑制

　　接地隔离：在相邻信号触点间增设独立接地针(接地比率≥30%)，如 4 触点模组中设置 1 根接地针，将串扰噪声从 30dB 降低至 45dB。

　　介电常数匹配：选用低介电常数(εr≤3)的陶瓷绝缘材料(如 Al₂O₃)，减少信号传输中的相位延迟，5GHz 下时延偏差<50ps。

　　阻抗连续性

　　针轴与 PCB 焊盘通过渐变式过渡结构(如锥形引脚，锥角 15°~30°)连接，避免直角转折引发的阻抗突变(突变量<5Ω)。

　　采用三维电磁场仿真(如 HFSS 建模)优化触点间距与绝缘层厚度，确保 10GHz 下驻波比(VSWR)≤1.5。
