PogoPin衔接器是一种使用于手机等电子产品中的精细衔接器，广泛使用于半导体设备中，起衔接作用。 依据使用不同有不同外观，可是全体上PogoPin衔接器内部都有一个精细绷簧结构。该产品外表一般都镀金，产品单价依据其结构不等。

　　PogoPin结构

　　PogoPin衔接器由三部分组成： 针头Plunger (黄铜镀金)、针管Tube (黄铜镀金)、 绷簧Spring (不锈钢)，pogo pin衔接器一般是多个单Pin组合，所以还有塑料座。

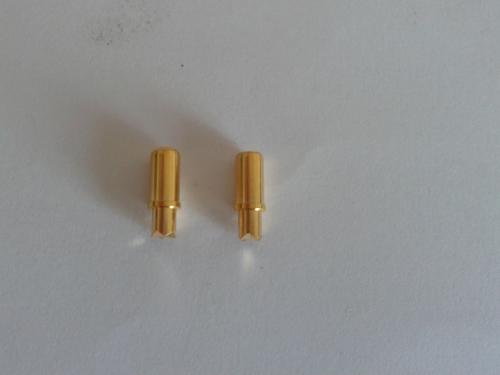

　　Plunger底部一般是斜面结构。斜面结构的作用是确保pogo pin在工作时保持plunger与tube内壁触摸，让电流首要经过镀金的plunger和tube，确保安稳的，低的阻抗。

　　Pogo Pin衔接器的优点

　　1,靠谱性更，正向力在紧缩行程改变相同时比弹片更小。

　　2,PogoPin衔接器体积小，更节省空间。

　　3,PogoPin衔接器触点愈加确准。

　　4.POGO PIN产品使用寿数长，至少10000次，一般产品可到达100000次。产品阻抗安稳一般可控制在30毫欧以内，寿数测验后亦可控制在50毫欧以内，是种非常理想的衔接器。

　　5. POGO PIN产品外观时髦大气，质感扎实适合于很好电子产品。

　　6.POGO PIN产品很大的优点是制作速度快，投入本钱低，无需开模。弹片式衔接器组成一般为端子，胶芯，铁壳，开模费用10万人民币左右,开发周期一般需求3～6 个月,一般价格也由0.3～1.0。而POGO PIN衔接器价格为0.3~0.8.开发送样仅需求的5天，可免费送样。量产仅需10天。如需多PIN产品也只需开发胶芯模具罢了，投入本钱约2万 人民币。如总量在500k采用PogoPin衔接器无疑是快经济快方式的选择。PogoPin衔接器超短的研制周期及很低的研制本钱可很好的满足当今电子产品快速更新换代的趋势。
