磁吸接头(Magnetic Connector)是一种利用磁力吸附原理实现快速、方便连接的接头，常见于各类电子设备如智能手机、平板电脑、智能手表、充电器等的充电接口或数据传输接口。磁吸接头通常包括两个部分：磁吸母座(通常安装在设备上)和磁吸公头(通常在充电线或数据线上)。下面简述磁吸接头的接线方式：

　　磁吸母座接线：

　　内部结构：磁吸母座内部通常包含金属触点(有时带有弹簧，以保证接触压力)、磁铁(用于吸附公头)以及必要的固定和绝缘材料。触点与设备内部电路板上的相应焊盘通过焊接或连接器插接等方式相连。

　　接线步骤：在设备制造过程中，将磁吸母座固定在设备壳体的预设位置。然后，使用焊接工具(如烙铁)将母座上的触点焊接到电路板上对应的焊盘上，确保电气连接的可靠性和稳定性。焊接完成后，检查连接是否牢固，无短路、断路现象。

　　磁吸公头接线：

　　内部结构：磁吸公头内部同样包含金属触点(可能带有弹簧)、磁铁以及线缆。触点与线缆通过压接、焊接或端子连接等方式固定。

　　接线步骤：首先，将线缆剥去适当长度的绝缘层，露出内部导线。然后，根据公头设计，可能需要将导线与公头内部的触点进行压接(使用专用压接工具)、焊接(使用烙铁)或插入预设的端子中。确保每根导线正确对应公头的正负极或数据线序。完成接线后，检查接触是否良好，无松动、短路等情况。

　　整体连接：

　　磁吸对接：一旦磁吸母座和公头各自的接线工作都已完成且通过检验，就可以进行实际的磁吸对接。只需将公头靠近母座，两者之间的磁力会自动引导公头对准并吸附到位，实现电接触和数据传输。磁吸接头通常设计有防呆结构，确保正确的插接方向。

　　注意事项：

　　线材选择：确保使用的线缆符合设备的电流、电压要求，且具有足够的绝缘强度和耐温等级。

　　极性标识：在接线过程中注意正负极的区分，避免反接导致设备损坏。部分数据线还需按照标准(如USB、Thunderbolt等)正确连接数据线序。

　　安全防护：对于涉及高压或大电流的磁吸接头，可能需要额外的过流、过压保护措施，确保使用安全。

　　总结起来，磁吸接头的接线方式主要是将设备内部电路板上的磁吸母座与对应的金属触点焊接，同时将磁吸公头与外部线缆通过压接、焊接或端子连接等方式固定。对接时，利用磁力自动吸附实现电接触和数据传输。接线过程中需确保极性正确、接触良好，并遵守相应的安全规范。

推荐阅读

磁吸数据线：5PIN，电镀黄铜0.075um，电压5V，电流2A，工作行程0.6mm:30±10gf，弹力10000次+，工作温度-30°~85°

磁吸数据线 HT磁性系列：2PIN，电镀黄铜Au5u，电压5V，电流2A，工作行程1.0mm:60±20gf，弹力寿命10000次+，工作温度-30°~75°

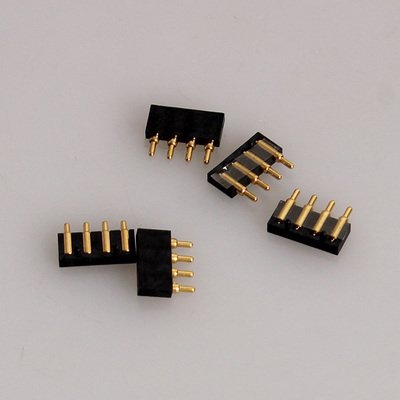

POGO PIN 双头式：电镀黄铜Au1u，电压12V，电流1A，弹力10000次+，工作温度-40°~150°
